Описание:

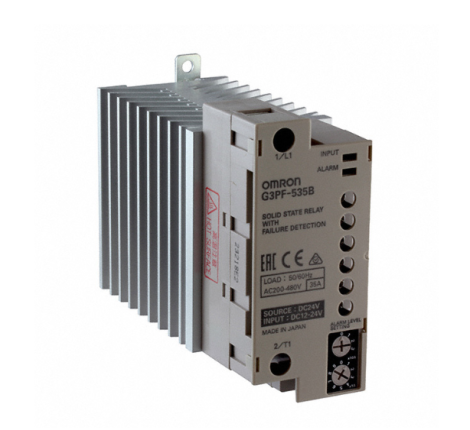

G3PF-535B-CTB | Omron | Твердотельное реле однофазное 35 А 200–480 В AC со встроенным трансформатором тока
Технические характеристики: G3PF-535B-CTB
Промышленное однофазное твердотельное реле серии G3PF предназначено для надежного бесконтактного управления электрическими цепями нагревательных элементов и ТЭНов. Главной особенностью устройства является встроенный трансформатор тока (CT), который позволяет существенно сократить время на монтаж и количество проводных соединений. Реле способно коммутировать резистивную нагрузку с номинальным током до 35 А в сетях с переменным напряжением от 200 до 480 В, используя метод коммутации при переходе фазы через ноль (Zero-crossing). Модель оснащена развитой функцией интеллектуальной поканальной диагностики: она способна регистрировать обрыв цепи нагревателя (включая группы ТЭНов или трехфазные схемы) и короткое замыкание самого ТТР. Подключение управляющих сигналов реализовано на быстроразъемных безвинтовых пружинных клеммах. Применяется в экструдерах, термопластавтоматах, промышленных печах и климатических камерах для обеспечения высокоточного поддержания температуры.
Производитель: Omron
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
G3PF-535B-CTBG3PF-535B-CTB DC24
Технические данные:Параметр Значение Тип устройства Твердотельное реле (ТТР / SSR) Серия G3PF Количество фаз 1 (однофазное) Номинальное напряжение нагрузки 200...480 В переменного тока (AC) Диапазон рабочего напряжения нагрузки 180...528 В переменного тока (AC) Номинальный ток нагрузки (при AC-1) 35 А Диапазон управляющего напряжения 9,6...26,4 В постоянного тока (DC) Метод коммутации Переход через ноль (Zero-crossing) Напряжение питания встроенной диагностики 24 В постоянного тока (DC) Выход аварийного сигнала NPN, открытый коллектор Диагностические функции Обрыв нагревателя (HB), короткое замыкание ТТР (HS) Встроенный трансформатор тока Да Тип клемм подключения Съемные безвинтовые пружинные зажимы Способ монтажа На DIN-рейку или монтажную панель винтами Диапазон рабочих температур От -20 до +60 °C Габариты (Ш х В х Г) 55 мм х 100 мм х 137 мм - Аксессуары и аналоги
-
