Описание:
SKN240/12 | Semikron | Модуль
Технические характеристики :
Производитель Semikron.
Сроки поставки: 6-8 недель
Группа Тиристорные модули SKR
Артикул по производителю:
SKN 240/12

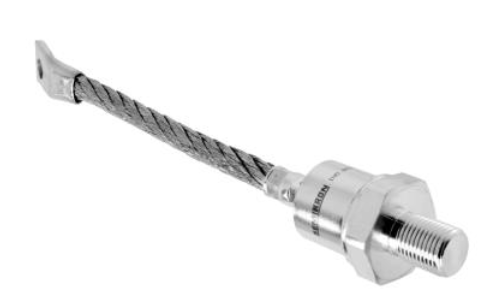

SKN240/12 — это мощный выпрямительный диод штыревого (резьбового) типа от немецкой компании Semikron, специализирующейся на силовой электронике.
Компонент предназначен для работы в цепях с высокими токами и напряжениями. Он выпускается в стандартном промышленном корпусе DO205AB (также известном как DO-205AB или SD6), где анод электрически соединен с металлическим корпусом компонента.
Основные технические характеристики:
Параметр Значение Тип элемента Выпрямительный диод Максимальное повторяющееся обратное напряжение (VRRMV_{RRM}VRRM) 1200 В (1,2 кВ) Средний прямой ток (IF(AV)I_{F(AV)}IF(AV)) 240 А (при температуре корпуса Tc=100∘CT_c = 100 ^\circ CTc=100∘C) Прямое падение напряжения (VFV_FVF) около 1,4 В (типичное значение при номинальном токе) Корпус DO205AB, штыревой, резьба М12 (анод на корпусе) Пиковый ударный ток (IFSMI_{FSM}IFSM) до 5–6 кА (в зависимости от длительности импульса) Тепловое сопротивление переход-корпус (RthJCR_{thJC}RthJC) порядка 0.18−0.2 ∘C/Вт0.18 - 0.2 \, ^\circ C/Вт0.18−0.2∘C/Вт Обратите внимание: точные значения тока и теплового сопротивления могут незначительно отличаться в зависимости от конкретной ревизии даташита.
Особенности конструкции и применения:
- Конструкция: Металлический герметичный корпус обеспечивает эффективный отвод тепла и высокую механическую прочность. Резьбовое основание позволяет легко монтировать диод на массивные радиаторы с использованием теплопроводящей пасты.
- Охлаждение: Из-за высокой рассеиваемой мощности компонент требует обязательного использования внешнего охладителя (радиатора).
- Применение: Диод используется в устройствах, требующих управления большими энергетическими потоками. Основные сферы включают:
- Силовые выпрямительные мосты;
- Тяговые преобразователи для электротранспорта;
- Системы зарядки мощных аккумуляторных батарей;
- Инверторы для возобновляемых источников энергии (солнечные и ветровые станции);
- Промышленные приводы электродвигателей и блоки питания большой мощности.
Благодаря низкому прямому падению напряжения и высокой перегрузочной способности, SKN240/12 обеспечивает высокий КПД силовых каскадов и стабильную работу промышленного оборудования.
