| SKM400GB125D | Semikron | Модуль | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:
SKM400GB125D | Semikron | Модуль
Технические характеристики SKM 400GB125D:
Производитель : Semikron
Сроки поставки 5-9 недель

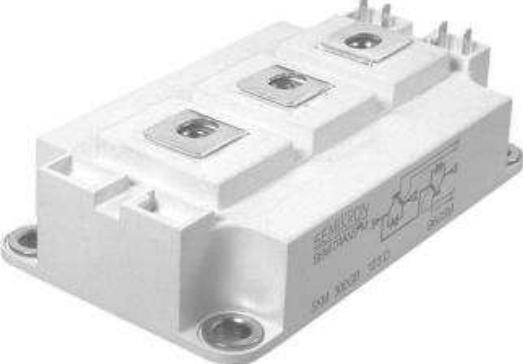

SKM400GB125D — это силовой модуль IGBT (биполярного транзистора с изолированным затвором) производства компании Semikron. Он предназначен для использования в мощных преобразователях частоты, инверторах и промышленных приводах.
Основные технические характеристики:
Параметр Значение Производитель Semikron Danfoss Тип модуля Полумостовой IGBT-модуль (Half-Bridge), содержит два ключа N-Channel Максимальное напряжение коллектор-эмиттер (UCESU_{CES}UCES) 1200 В Номинальный ток коллектора (ICI_CIC / ICnomI_{Cnom}ICnom) 400 А при температуре корпуса +25 °C Технология чипов Trench IGBT (поколение PT IGBT) Корпус SEMITRANS 3 (стандартный промышленный корпус для монтажа на радиатор). Габариты: примерно 122 × 62 × 17 мм Количество выводов 7 основных силовых/управляющих контактов плюс выводы термодатчика (NTC) Вес Около 100 г Встроенные компоненты Интегрированный датчик температуры (NTC-термистор) внутри корпуса для контроля перегрева; антипараллельные диоды свободного хода (Fast Recovery Diodes) Электрические особенности:
- Низкое напряжение насыщения VCE(sat)V_{CE(sat)}VCE(sat) обеспечивает высокую эффективность преобразования энергии и снижает тепловые потери.
- Высокая скорость переключения позволяет использовать модуль на высоких частотах ШИМ.
- Изолированное медное основание без электрического потенциала облегчает монтаж на общий радиатор нескольких модулей.
Области применения:
- Тяговые электроприводы и системы управления электродвигателями;
- Источники бесперебойного питания (ИБП);
- Инверторы для возобновляемой энергетики (солнечные станции, ветрогенераторы);
- Сварочные аппараты и индукционные нагреватели;
- Зарядные станции для электромобилей.
Для корректной работы SKM400GB125D требуется обязательное использование радиатора охлаждения (с применением теплопроводящей пасты или прокладки) и драйверов затворов, обеспечивающих изоляцию сигналов и защиту от сквозных токов. При монтаже важно соблюдать усилие затяжки крепежных винтов (обычно около 3–5 Н·м), чтобы не повредить керамическую подложку внутри модуля.
