SKIM200GD128D | Semikron | Силовой модуль

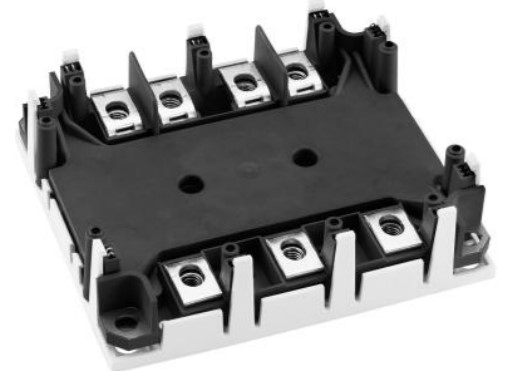

SKIM200GD128D — это силовой IGBT-модуль (биполярный транзистор с изолированным затвором) производства компании Semikron. Он относится к серии SKiM 4SPT и предназначен для использования в мощных преобразовательных устройствах.

Основные электрические характеристики модуля:

• Максимальное напряжение коллектор-эмиттер (VCESV_{CES}VCES​): 1200 В.
• Максимальный постоянный ток коллектора (ICI_CIC​): 200 А (при температуре корпуса +25 °C).
• Рассеиваемая мощность (PtotP_{tot}Ptot​): 1390 Вт.
• Напряжение насыщения коллектор-эмиттер (VCE(sat)V_{CE(sat)}VCE(sat)​): около 2,2 В (типовое значение при номинальном токе).

Конструктивные особенности: Модуль выполнен по технологии прижимного контакта (Press-Fit) без базовой платы. Такая конструкция обеспечивает низкое тепловое сопротивление «кристалл — радиатор», высокую стойкость к термоциклированию и позволяет отказаться от пайки силовых выводов при монтаже на плату драйвера. Корпус разработан специально для применения в тяговых инверторах электромобилей, гибридного транспорта и промышленных приводах высокой мощности.

Типичные области применения включают:

• Тяговые преобразователи для электротранспорта (электромобили, гибридные автомобили);
• Инверторы ветроэнергетических установок;
• Мощные промышленные электроприводы;
• Источники бесперебойного питания (ИБП) большой мощности;
• Сварочное оборудование.

Для корректной работы модуль требует специализированного драйвера затворов, рассчитанного на работу с полумостовыми схемами верхнего и нижнего плеча, а также эффективного жидкостного или воздушного охлаждения из-за значительной рассеиваемой мощности. При проектировании печатной платы необходимо учитывать требования к усилию прижима контактных площадок.
