SKIIP25AC126V1 | Semikron | Транзистор
Технические характеристики SKIIP25AC126V1 :
Производитель Semikron.
Сроки поставки: 5-7 недель
Группа Транзисторы IGBT

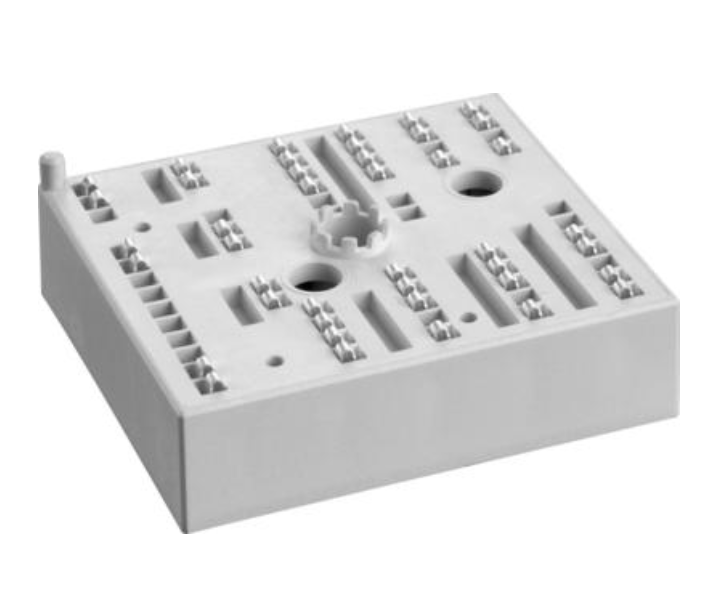

SKiiP 25AC126V1
SKiiP25AC126V1 — это интеллектуальный силовой модуль (IPM, Intelligent Power Module) производства компании Semikron. Он представляет собой законченный трехфазный мостовой инвертор в одном корпусе и предназначен для управления мощными электродвигателями переменного тока.
Основные характеристики:
Параметр Значение Производитель Semikron International Тип устройства 3-фазный мостовой инвертор (IGBT-транзисторы + драйвер затвора) Максимальное напряжение коллектор-эмиттер (UCESU_{CES}UCES) 1200 В Номинальный ток коллектора (ICI_CIC / ICnomI_{Cnom}ICnom) 55 А при температуре корпуса 25 °C; типичный номинальный ток модуля составляет 25 А Технология транзисторов Trench IGBT четвертого поколения с антипараллельным диодом CAL (Controlled Axial Lifetime). Встроенные компоненты драйвера Трансформаторная развязка сигналов, одноканальные изолированные источники питания, защита от короткого замыкания, блокировка при пониженном напряжении (UVLO), температурная компенсация напряжения насыщения VCEsat. Датчик температуры Интегрированный термистор NTC для мониторинга температуры радиатора или подложки. Корпус SKiM 63 (стандартизированный корпус SEMIKRON без базовой платы, предназначенный для прижима к радиатору через теплопроводящую прокладку). Габариты: 124 × 62 × 17 мм. Особенности монтажа Пружинные контакты вместо традиционной пайки сигнальных выводов, что повышает надежность при термоциклировании. Функциональное назначение и применение: Модуль объединяет в себе силовые ключи на базе биполярных транзисторов с изолированным затвором (IGBT), быстрые восстанавливающиеся диоды свободного хода и схему управления (драйвер). Наличие встроенного драйвера значительно упрощает разработку конечного устройства, так как разработчику не нужно проектировать сложную высоковольтную гальванически развязанную цепь управления.
Благодаря высокой степени интеграции SKiiP25AC126V1 применяется в следующих областях:
- Частотно-регулируемые приводы (ЧРП) мощностью до 15–22 кВт;
- Сервоприводы промышленных роботов и станков с ЧПУ;
- Инверторы для солнечных электростанций (стринг-инверторы);
- Источники бесперебойного питания (ИБП);
- Активные фильтры гармоник.
Защитные функции: Модуль обладает развитой системой защиты, которая предотвращает его выход из строя:
- Защита от сквозных токов (межфазных коротких замыканий) по мониторингу напряжения насыщения VCEsat.
- Блокировка работы при падении напряжения питания драйвера ниже допустимого уровня.
- Тепловая защита на основе показаний встроенного NTC-резистора.
- Защита от электростатического разряда (ESD).
Для обеспечения надежной работы критически важен правильный монтаж: использование рекомендованной термопасты, соблюдение момента затяжки крепежных винтов и обеспечение прижимного усилия согласно инструкции производителя.
