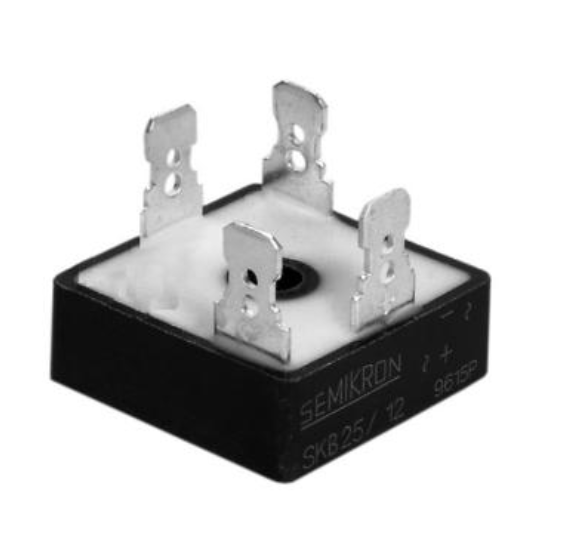

SKB25/12 | Semikron | Модуль

SKB25/12 — это однофазный диодный мост (выпрямительный модуль) производства компании SEMIKRON. Компонент предназначен для преобразования переменного тока в постоянный и широко применяется в силовой электронике благодаря своей надежности, долговечности и высокой эффективности.

Технические характеристики:

• Тип: Однофазный выпрямительный мост.
• Максимальное обратное напряжение (Urmax): 1200 В (1,2 кВ).
• Средний прямой ток (If / Id): 17 А (при температуре корпуса около 85–100 °C).
• Импульсный ток перегрузки (Ifsm): до 320 А.
• Корпус: G10b (квадратный пластиковый корпус с изолированным металлическим основанием для крепления на радиатор).
• Технология соединения: Быстросъемные плоские разъемы (fast-on connectors), обеспечивающие простой монтаж силовых проводов без пайки.
• Температурный диапазон эксплуатации: от -40 °C до +150 °C.
• Тепловое сопротивление «кристалл-корпус»: составляет порядка 1,9 К/Вт.
• Рекомендуемая схема защиты (снабберная цепь): RC-цепь номиналом 50 Ом и 0,1 мкФ (мощностью не менее 1 Вт).

Особенности конструкции: Модуль выполнен в квадратном пластиковом корпусе с изолированной металлической базой. Изоляция позволяет устанавливать устройство непосредственно на общий радиатор или шасси прибора без использования дополнительных изоляционных прокладок, что значительно упрощает монтаж и улучшает отвод тепла. Конструкция рассчитана на высокие импульсные токи и обеспечивает стабильную работу при значительных тепловых нагрузках.

Области применения:

• Входные выпрямители для блоков питания промышленного оборудования.
• Выпрямительные каскады для частотно-регулируемых приводов (ЧРП).
• Источники питания обмоток возбуждения двигателей постоянного тока.
• Зарядные устройства для аккумуляторных батарей большой емкости.
• Сварочные аппараты и инверторы.
• Общепромышленные AC/DC преобразователи.

Маркировка компонента расшифровывается следующим образом:

• SK — серия стандартных выпрямительных модулей Semikron;
• B — тип схемы (однофазный мост);
• 25 — номинальный ток в амперах;
• 12 — класс напряжения (обозначает $12\times 100=1200$ вольт).
