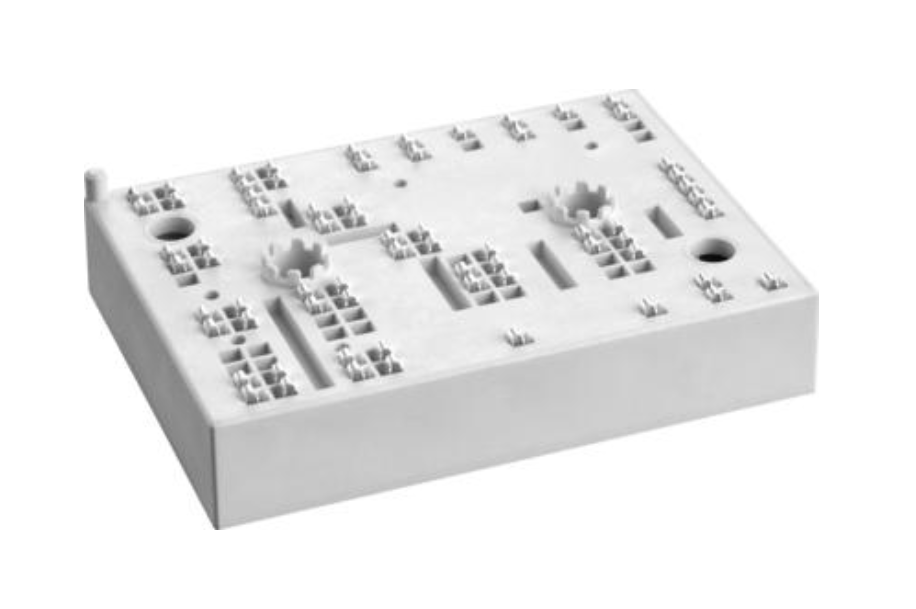

SKIIP39ANB16V1 | Semikron | Модуль

SKIIP39ANB16V1 — это интеллектуальный силовой модуль (Intelligent Power Module, IPM) серии MiniSKiiP от немецкого производителя Semikron. Он представляет собой интегрированное решение для управления мощной нагрузкой в промышленной электронике.

Основные характеристики и состав:

• Архитектура: Модуль объединяет на одной подложке трехфазный мостовой выпрямитель, инверторную часть (силовые ключи IGBT) и тормозной чоппер (brake chopper) с обратным диодом.
• Технология ключей: Используются биполярные транзисторы с изолированным затвором (IGBT).
• Номинальное напряжение: Индекс «16» в маркировке указывает на класс напряжения 1600 В (VCESV_{CES}VCES​), что позволяет использовать модуль в промышленных сетях переменного тока до 690 В.
• Токовая нагрузка: Цифра «39» обозначает типоразмер корпуса и номинальный ток коллектора около 300 А при температуре корпуса +25 °C (рекомендуемый рабочий ток ниже). Энергия переключения составляет порядка 16,2 мДж.
• Интеллектуальное управление: Внутри модуля установлены микросхемы драйверов затворов. Они обеспечивают гальваническую развязку сигналов управления, защиту от короткого замыкания, блокировку одновременного включения верхнего и нижнего плеча моста (interlock) и мониторинг температуры радиатора через встроенный NTC-резистор.
• Корпусирование: Технология MiniSKiiP предполагает пружинные контакты как для силовых цепей, так и для сигнальных выводов. Это исключает необходимость пайки при монтаже на радиатор, значительно упрощая обслуживание и замену модуля.

Области применения: Благодаря своей надежности и высокой плотности мощности, данный модуль широко используется в системах, требующих точного управления электродвигателями:

• Частотно-регулируемые приводы (ЧРП) мощностью до 150–200 кВт.
• Инверторы для возобновляемой энергетики (солнечные электростанции, сетевые преобразователи ветрогенераторов).
• Источники бесперебойного питания (ИБП/UPS) промышленного класса.
• Активные фильтры гармоник и мощные импульсные источники питания.

С полным перечнем абсолютных максимальных рейтингов, тепловых сопротивлений и точных вольт-амперных характеристик можно ознакомиться в технической документации (datasheet) производителя.
