Описание:

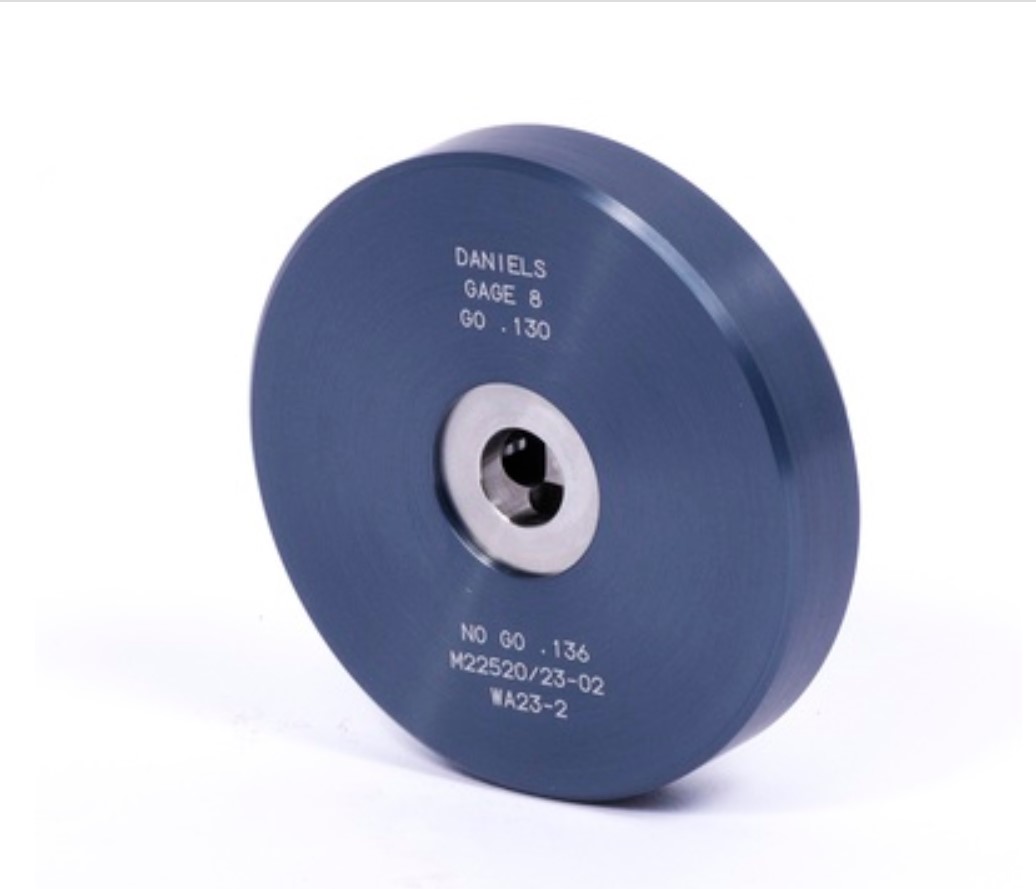

M22520/23-02 | DMC | Сменная обжимная матрица для пневматического кримпера M22520/23-01 калибр 8 AWG аналог Daniels Y360
Технические характеристики: M22520/23-02
Высокоточная съемная обжимная матрица (плашка) предназначена для установки в тяжелый пневматический кримпер стандарта MIL-DTL-22520/23-01 (базовый силовой блок DMC M22520/23-01). Изделие изготовлено в строгом соответствии с военным стандартом США MIL-C-22520/23-02 и служит для качественного четырехточечного инденторного обжима силовых цилиндрических контактов и кабельных наконечников на провода калибра 8 AWG (номинальное сечение около 8,36 кв. мм). Продуманная конструкция профиля матрицы обеспечивает равномерную радиальную деформацию материала без повреждения токопроводящих жил, гарантируя минимальное переходное сопротивление и превосходную прочность соединения на разрыв. Матрица выполнена из легированной закаленной стали с жесткими конструкционными допусками, что предотвращает износ рабочих поверхностей. Компонент широко применяется при сборке силовых жгутов авиационной, ракетно-космической, морской техники и тяжелого промышленного оборудования.
Производитель: DMC
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
M22520/23-02
WA23-2
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Сменная обжимная матрица |
| Военный стандарт соответствия |
MIL-C-22520/23-02 / AS22520/23-02 |
| Технический аналог / Серия |
Daniels Y360 |
| Совместимый обжимной инструмент |
Пневматический кримпер M22520/23-01 (базовый блок) |
| Калибр обжимаемого провода (AWG) |
8 AWG |
| Номинальное сечение провода |
8,36 мм² |
| Тип обжима |
Четырехточечный инденторный (Indent)
|
| Тип совместимых контактов |
Силовые цилиндрические контакты, наконечники (размер 8) |
| Способ фиксации в инструменте |
Быстросъемный стопорный механизм |
| Материал |
Инструментальная легированная сталь высокой твердости |
| Покрытие рабочих кромок |
Антикоррозийная обработка |
| Вес нетто |
Около 140 г |
