Обзор продукта:

AX7A200B | ALINX | Плата

Технические характеристики и спецификация:

Одноплатные и мини компьютеры ALINX

AX7A200B

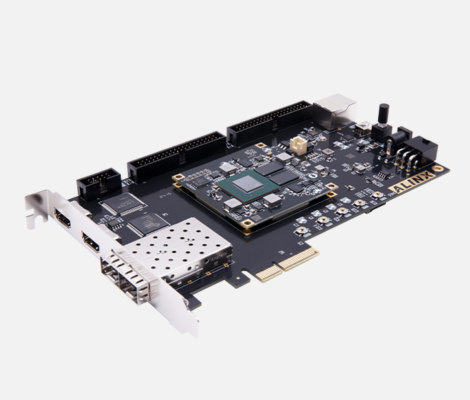

AX7A200B FPGA Dev Board & Kit with AMD Artix™ 7 XC7A200T

Серия продукта: -

ALINX -

Сроки поставки: 5-8 недель

Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками

Артикулы по каталогу производителя:

AX7A200B

AX7A200B
Плата разработки AX7A200B FPGA и комплект с AMD Artix™ 7 XC7A200T
Плата разработки AX7A200B FPGA, оснащенная устройством AMD Artix 7 серии, обеспечивает выдающуюся производительность благодаря поддержке DDR3 SDRAM, QSPI Flash, PCIe, SFP+, HDMI и Gigabit Ethernet.

Описание продукта
Плата разработки AX7A035B/AX7A200B FPGA, оснащенная устройством AMD/Xilinx Artix 7 серии, обеспечивает выдающуюся производительность благодаря поддержке быстрой DDR3 SDRAM, QSPI Flash, PCIe, SFP+, HDMI и Gigabit Ethernet.

Обеспечивает высокоскоростную связь (PCIe, SFP) и видеоприложения (HDMI).

Области применения
● Связь

● Обработка изображений и видео

● Анализ данных

● Медицинское обслуживание

● Промышленное управление

● Сетевая информационная безопасность

Основные характеристики
Система на модуле
● AMD/Xilinx Artix 7:
◆ Высокопроизводительная архитектура с высоким энергопотреблением, скорость передачи данных трансивера, вычислительная мощность DSP и интеграция AMS доступны в одном оптимизированном по стоимости FPGA
◆ 28-нм техпроцесс обеспечивает превосходный баланс стоимости/производительности/энергопотребления
● Подключаемый модуль с 4 разъемами Panasonic для соединения плат
● 1 ГБ (32-бит) DDR3 SDRAM
● 16 МБ QSPI Flash
Базовая плата
● 1 x PCIe® Gen2 x 4
● 2 x SFP+ (на линию 6,6 Гбит/с)
● 1 x Gigabit Ethernet
● 2 x HDMI (1 x HDMI вход + 1 x HDMI выход)
● 1 x UART (USB-UART)
● 2 x 40-контактных порта расширения (40 контактов с шагом 2,54 мм, 34 входа/выхода, подключаемые к модулям ALINX, таким как бинокулярные камеры, TFT LCD-экраны, высокоскоростные АЦП и т. д.) (доступен только один AX7A035B)
● 1 x MicroSD
● 1 x датчик температуры LM75
● 1 x 512-байтовая EEPROM 24LC04
● Светодиоды (1 x PWR + 1 x RXD + 1 x TXD + 4 x LED) Клавиши (1 x RESET + 4 x KEY)
● Однополярное питание 12 В
● Размеры: форм-фактор 188 x 106 мм
