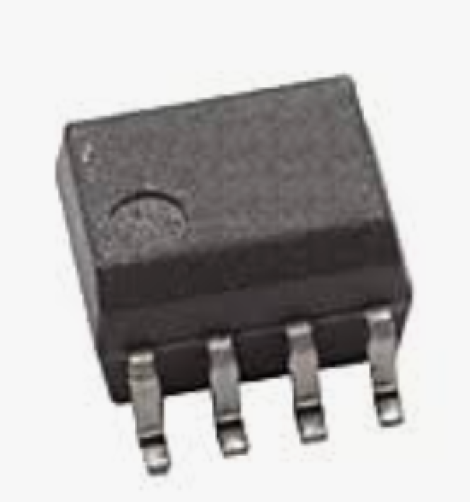

HCPL-0302-000E | Avago Technologies | Микросхема

Описание:

HCPL-0302-000E | Avago Technologies | Оптрон драйвера затвора IGBT/MOSFET 0.4A, SO-8

Технические характеристики: HCPL-0302-000E

HCPL-0302-000E — высокоскоростной оптрон-драйвер затвора для управления силовыми IGBT и MOSFET транзисторами. Устройство выполнено на основе GaAsP светодиода и интегральной выходной схемы усиления, обеспечивает электрическую изоляцию и предназначено для применения в силовой электронике.

Производитель: Avago Technologies

Ориентировочные сроки поставки: 5-8 недель.

Точные сроки и цену уточняйте у наших менеджеров.

Артикул по производителю:

HCPL-0302-000E

Технические данные:
Тип: Оптрон-драйвер затвора IGBT/MOSFET
Серия: HCPL-0302
Количество каналов: 1
Тип выхода: Логический выход с силовым каскадом
Максимальный выходной ток: 0.4 A
Минимальный пиковый выходной ток: 0.2 A
Напряжение питания выхода: 10–30 V DC
Скорость передачи данных: 8 MBd
Максимальная задержка распространения сигнала: 700 нс
Напряжение изоляции: 3750 Vrms
Защита от высокого общего режима (CMR): до 10 kV/µs
Тип корпуса: SOIC-8
Монтаж: SMD/SMT
Рабочая температура: -40…+100 °C
Входной ток LED: 12 мА
Технология: оптическая гальваническая развязка

Применение:
Управление IGBT и MOSFET в инверторах, преобразователях частоты, источниках питания, приводах электродвигателей, системах промышленной автоматизации, силовой электронике и зарядных устройствах.
