Обзор продукта:
PZ-ZU47DR-SOM | Puzhi | Плата
Технические характеристики и спецификация:

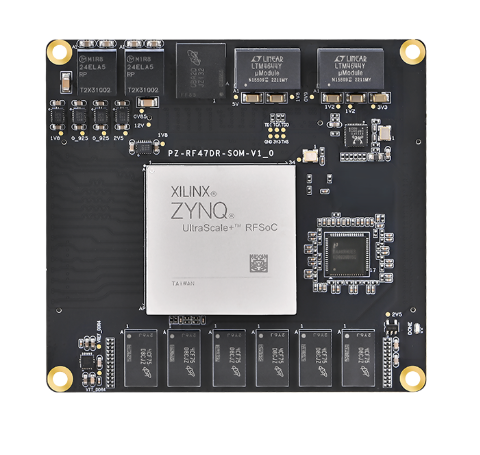

Puzhi FPGA ZYNQ UltraScale+RFSOC ZU47DR Core Board
Отопление, вентиляция и кондиционирование воздуха
Серия и данные по производителю: Chip Model: XCZU47DR-2FFVE1156I
Каталог: Полный каталог производителей .
Сроки поставки: 5-8 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы производителя по каталогу и аналогом:
PZ-ZU47DR-SOM
Технические данные:
Основная плата FPGAPZ-ZU47DR-SOMМикросхема FPGAXCZU47DR-2FFVE1156I
Ядро процессораARM: 4 x Cortex-A53 1,333 ГГц
RPU: 2 x Cortex-R5 533 МГц
Скоростной класс2Уровень микросхемыПромышленный класс (-40°C~+85°C)Логические ячейки930 тыс.Таблицы поиска425 тыс.Срезы DSP4272БЛОК ПАМЯТИ38 МбDDR4PS-сторона: 4 ГБ 2400 МГц*64 бит / PL-сторона: 2 ГБ 2400 МГц*32 битQSPI FLASH2 канала (QSP0+QSPI1)/512 Мбит/с на чип, всего 1 Гбит/с.EMMC8 ГБ памяти для хранения файлов автозагрузки и пользовательских файлов.Режим запускаJTAG/QSPI/SD/EMMC, выбор с помощью встроенного DIP-переключателя.Канал АЦП8 каналов / Частота дискретизации 5 Гвыб/сЦАП-канал8 каналов / Частота дискретизации 9,85 Гвыб/сГигабитный EthernetСторона 1 PSИнтерфейс PS Side GTR4 Париж TX/RXИнтерфейс GTY со стороны PL8 Париж TX/RXНапряжение / Ток8-12 В/5 А (рекомендуется 8 В)Количество дополнительных входов/выходов
MIO: 38 выводов ввода/вывода (фиксированное напряжение 1,8 В)
HD: 44 входа/выхода (регулируемое напряжение 1,8/2,5/3,3 В, по умолчанию 3,3 В)
ЧасыОдин однополярный кварцевый резонатор 33,3333 МГц для блока питания
Один дифференциальный кварцевый резонатор 200 МГц для PL
Один выделенный чип тактового генератора для обеспечения синхронизации для АЦП/ЦАП/ГТ
ТехнологииПокрытие методом иммерсионного золочения, расстояние между контактами 0,635 мм, 3 разъема 240P.
Основные форм-факторы печатных плат
3,54 дюйма x 3,35 дюйма (90 мм x 85 мм)
