Описание:

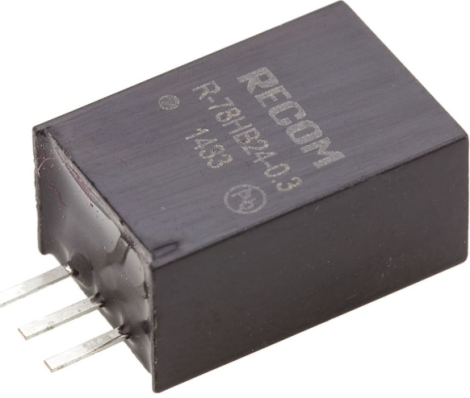

R-78HB24-0.3 | Recom | Импульсный стабилизатор напряжения DC-DC понижающий 24В 0.3А SIP3 аналог 78 серии
Технические характеристики: R-78HB24-0.3
R-78HB24-0.3 — высокоэффективный импульсный понижающий регулятор напряжения (неизолированный DC-DC конвертер) серии R-78HB производства австрийской компании Recom Power. Модуль разработан как прямая, высокотехнологичная замена неэффективных линейных стабилизаторов серии 78xx в стандартном трехвыводном корпусе SIP3. Благодаря чрезвычайно высокому коэффициенту полезного действия (КПД до 96%), устройство практически не выделяет тепла и не требует установки радиатора охлаждения, что значительно экономит место на печатной плате. На выходе стабилизатор обеспечивает прецизионное напряжение 24 В постоянного тока при нагрузке до 300 мА в широком диапазоне входных напряжений до 72 В. Прибор оснащен встроенной защитой от короткого замыкания с автоматическим восстановлением. Применяется в распределенных системах питания промышленной автоматизации, телекоммуникационном оборудовании, автомобильной электронике, измерительных приборах и шкафах управления для бесперебойного питания низковольтной логики от высоковольтных шин.
Производитель: Recom Power
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
R-78HB24-0.3
Технические данные:Параметр Значение Тип устройства Импульсный стабилизатор напряжения (DC-DC понижающий конвертер) Серия (Линейка) R-78HB (Индустриальный класс, замена линейных ТО-220) Тип изоляции Неизолированный (Non-isolated switching regulator) Количество выходов 1 Выходное номинальное напряжение 24 В пост. тока (Fixed) Диапазон входного напряжения 30…72 В пост. тока (VDC) Номинальный выходной ток 300 мА (0,3 А) Максимальный коэффициент КПД 96% Точность выходного напряжения ±3 % (при 100% нагрузке) Нестабильность по выходу (Line/Load Reg) ±0.4% / ±0.6% Уровень пульсаций и шума (Ripple & Noise) 60 мВ (пик-пик, макс.) Частота переключения осциллятора 200 кГц (типичная) Собственное потребление (Quiescent Current) 5 мА (максимальное) Функции встроенной защиты Длительная защита от короткого замыкания (Continuous Short Circuit) Способ монтажа на плату Выводной монтаж в отверстия (THT / Through Hole) Тип конструктивного корпуса SIP3 (вертикальный пластиковый модуль, 3 вывода, совместим с TO-220) Габаритные размеры (Д × Ш × В) 11,5 × 8,5 × 17,5 мм Вес изделия 1,9 г Диапазон рабочих температур −40…+85 °C (снижение характеристик при температуре выше +71°C) Соответствие стандартам качества EN 60952-1-2, EN 55022, UL, CE, RoHS - Аксессуары и аналоги
-
