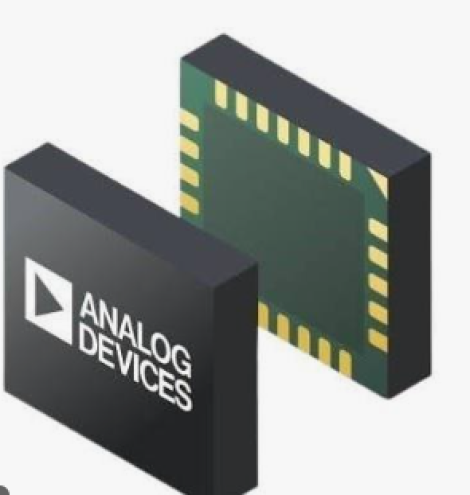

Описание:ADRF5044BCCZN | Analog Devices | Высокочастотный СВЧ-переключательТехнические характеристики: ADRF5044BCCZN
ADRF5044BCCZN, субминиатюрный сверхширокополосный кремниевый переключатель типа SP4T (один полюс, четыре направления) общего назначения. Выполнен по передовой технологии на базе поглощающей / безотражательной (absorptive / non-reflective) 50-омной топологии, обеспечивающей превосходные параметры изоляции и вносимых потерь. Предназначается для коммутации сигналов сверхвысоких частот в диапазоне до 30 ГГц. Находит широкое применение в высокоточном радиоизмерительном оборудовании, микроволновых радиостанциях связи, малоразмерных спутниковых терминалах (VSAT), авиационных радарах, средствах радиоэлектронной борьбы (РЭБ) и инфраструктуре сетей 5G.Производитель: Analog DevicesОриентировочные сроки поставки: 5-8 недель.Точные сроки и цену уточняйте у наших менеджеров.Артикул по производителю:
ADRF5044BCCZNТехнические данные:Параметр Значение Тип устройства СВЧ-переключатель (RF Switch) Конфигурация SP4T (Single Pole Quad Throw) Топология / Тип Безотражательный / Поглощающий (Nonreflective / Absorptive) Рабочий диапазон частот от 100 МГц до 30 ГГц Вносимые потери (Insertion Loss), дБ 2.5 (типичные на частотах до 30 ГГц) Изоляция порт-порт (Isolation), дБ 45 (типичная на частотах до 30 ГГц) Номинальный импеданс, Ом 50 Линейность по входу P1dB, дБм 28 (типичная) Интерцепт третьего порядка (IIP3), дБм 50 (типичный) Время переключения (tON / tOFF), нс 150 (максимальное) Напряжение питания (двуполярное) +3.3 В и -3.3 В номинальное Ток питания по шинам (VDD / VSS) 120 мкА / 150 мкА (типичный) Интерфейс управления / Логика 2-битное параллельное CMOS / LVTTL управление Защита от статического электричества (ESD) Класс 1B (500 В по модели человеческого тела HBM) Тип монтажа Поверхностный (SMD / SMT) Тип корпуса / исполнение 24-terminal LGA / CC-24-3 (бесвыводной Land Grid Array с открытой подложкой) Габаритные размеры корпуса, мм 4.00 x 4.00 x 0.73 Соответствие RoHS Да (индекс «Z» в коде) Рабочая температура, °C -40...+105 Применение СВЧ-аппаратура 5G, радары, контрольно-измерительные приборы, VSAT, РЭБ - Аксессуары и аналоги
-
