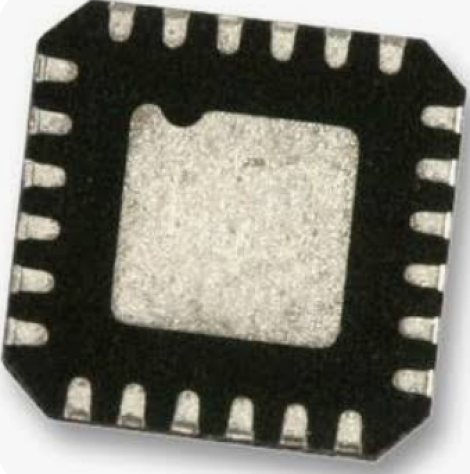

ADRF5040BCPZ | Analog Devices | Высокочастотный СВЧ-переключатель
Технические характеристики: ADRF5040BCPZ
ADRF5040BCPZ, широкополосный высокочастотный кремниевый переключатель типа SP4T (один полюс, четыре направления) общего назначения. Изготовлен по кремниевой технологии на базе безотражательной (non-reflective / absorptive) 50-омной топологии. Предназначается для коммутации сигналов сверхвысоких частот в диапазоне от 9 кГц до 12 ГГц. Находит широкое применение в контрольно-измерительном оборудовании, микроволновых радиостанциях, малоразмерных спутниковых терминалах (VSAT), военных радиостанциях, радарных комплексах, средствах РЭБ, волоконно-оптических модулях и телекоммуникационных системах связи.
Производитель: Analog Devices
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
ADRF5040BCPZ
Технические данные:
| Параметр |
Значение |
| Тип устройства |
СВЧ-переключатель (RF Switch) |
| Конфигурация |
SP4T (Single Pole Quad Throw) |
| Топология / Тип |
Безотражательный / Поглощающий (Nonreflective / Absorptive) |
| Рабочий диапазон частот |
от 9 кГц до 12 ГГц |
| Вносимые потери (Insertion Loss), дБ |
0.8 (типичные до 8.0 ГГц) / 2.0 (на частотах до 12 ГГц) |
| Изоляция порт-порт (Isolation), дБ |
34 (типичная до 8.0 ГГц) |
| Номинальный импеданс, Ом |
50 |
| Линейность по входу P1dB, дБм |
37 (типичная) |
| Интерцепт третьего порядка (IIP3), дБм |
58 (типичный на частоте 8.0 ГГц) |
| Допустимая проходная мощность (Through Path), дБм |
33 (максимальная) |
| Напряжение питания (двуполярное) |
+3.3 В и -3.3 В |
| Управляющее напряжение логики (Control) |
от 0 В до 3.3 В |
| Время установления РЧ-сигнала (Settling Time), мкс |
9 (с точностью до 0.05 дБ) |
| Защита от статического электричества (ESD) |
4 кВ (по модели человеческого тела HBM) |
| Уровень чувствительности к влаге |
MSL3 |
| Тип монтажа |
Поверхностный (SMD / SMT) |
| Тип корпуса / исполнение |
24-lead LFCSP / CP-24-16 (Lead Frame Chip Scale Package) |
| Габаритные размеры корпуса, мм |
4.00 x 4.00 x 0.85 |
| Соответствие RoHS |
Да |
| Рабочая температура, °C |
-40...+85 |
| Применение |
VSAT, измерительные приборы, радары, СВЧ-цепи, системы РЭБ, 5G/LTE |
