Описание:

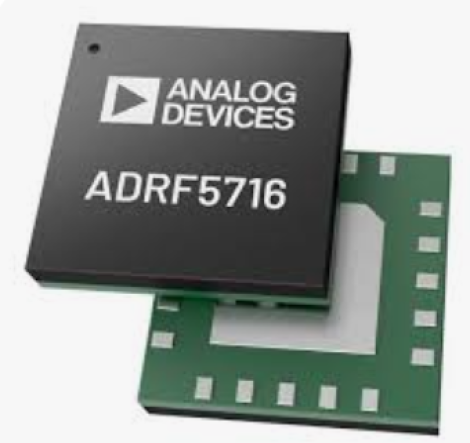

ADRF5716BCCZN | Analog Devices | Цифровой СВЧ-аттенюатор
Технические характеристики: ADRF5716BCCZN
ADRF5716BCCZN, субминиатюрный сверхширокополосный 2-битный цифровой аттенюатор. Изготовлен по кремниевой технологии на изоляторе (SOI) и поддерживает режим безударного переключения состояний (glitch-free operation). Обеспечивает точное управление затуханием радиочастотного сигнала в диапазоне до 48 дБ. Предназначается для регулировки уровня мощности сигналов в составе инфраструктуры сотовой связи 5G миллиметрового диапазона, промышленных сканеров, высокоточного контрольно-измерительного оборудования, военных радиостанций, радаров, средств РЭБ и микроволновых спутниковых терминалов (VSAT).
Производитель: Analog Devices
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
ADRF5716BCCZN
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Цифровой ступенчатый аттенюатор (DATT) |
| Разрядность (количество бит) |
2-bit |
| Технология изготовления |
Кремний на изоляторе (Silicon-on-Insulator / SOI) |
| Рабочий диапазон частот |
от 100 МГц до 30 ГГц |
| Диапазон регулировки затухания |
48 дБ |
| Шаг изменения затухания (Step Size) |
16 дБ |
| Точность затухания (Accuracy) |
лучше ±1.5 дБ |
| Вносимые потери (Insertion Loss) |
лучше 2.9 дБ (максимальные на верхнем пределе) |
| Номинальный импеданс портов |
50 Ом |
| Допустимая входная РЧ-мощность |
30 дБм (средняя) / 33 дБм (пиковая) |
| Напряжение питания (двуполярное) |
+3.3 В и -3.3 В (поддерживает работу от одного положительного источника VDD) |
| Режим интерфейса управления |
Параллельный (Parallel control) |
| Совместимость по логическим уровням |
CMOS / LVTTL |
| Тип монтажа |
Поверхностный (SMD / SMT) |
| Тип корпуса / исполнение |
20-lead LGA / CC-20-9 (Land Grid Array с открытой теплоотводящей площадкой) |
| Габаритные размеры корпуса, мм |
3.00 x 3.00 x 0.72 |
| Соответствие RoHS |
Да (бессвинцовое исполнение, индекс «Z») |
| Рабочая температура, °C |
-40...+105
|
| Применение |
Сети 5G, спутниковая связь VSAT, радары, контрольно-измерительные СВЧ-комплексы |
