Описание:

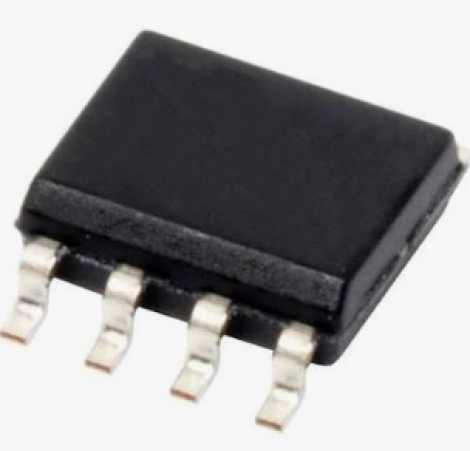

AD8555ARZ-REEL7 | Analog Devices | Программируемый инструментальный усилитель сигналов датчиков с нулевым дрейфом SOIC-8
Технические характеристики: AD8555ARZ-REEL7
AD8555ARZ-REEL7 — прецизионный программируемый инструментальный усилитель сигналов датчиков серии AD8555 производства компании Analog Devices, разработанный для высокоточного преобразования и усиления сигналов в измерительных системах промышленного и автомобильного класса. Микросхема использует запатентованные технологии автоматического обнуления нулевого дрейфа (Zero-Drift) и цифровой калибровки DigiTrim®, обеспечивая экстремально низкое напряжение смещения и его минимальный температурный дрейф. Коэффициент усиления прибора программно настраивается в широком диапазоне от 70 до 1280 через однопроводной последовательный интерфейс с возможностью постоянной фиксации значений в памяти поликремниевых перемычек. Устройство оснащено встроенной защитой от обрыва проводов, фильтрацией низких частот и настраиваемым ограничителем выходного напряжения для безопасного сопряжения с низковольтными АЦП. Активно применяется для обработки сигналов от мостовых тензодатчиков, автомобильных датчиков давления и положения, термопар и прецизионных шунтов тока.
Производитель: Analog Devices
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
AD8555ARZ-REEL7
Технические данные:
| Параметр |
Значение |
| Тип архитектуры |
Инструментальный усилитель сигналов датчиков (Sensor Signal Amplifier) |
| Особенности |
Нулевой дрейф (Zero-Drift), цифровое программирование |
| Коэффициент усиления (Gain) |
Программируемый от 70 до 1280 (через однопроводной интерфейс) |
| Макс. напряжение смещения (Vos) |
10 мкВ во всем температурном диапазоне |
| Макс. температурный дрейф смещения |
60 нВ/°C |
| Напряжение питания (однополярное) |
2,7…5,5 В пост. тока (VDC) |
| Ток собственного потребления |
2,5 мА (типичный при 5 В) |
| Коэффициент ослабления синфазного сигнала (CMRR) |
Не менее 96 дБ |
| Частотный диапазон (GBW) |
2 МГц |
| Скорость нарастания выходного напряжения |
1,2 В/мкс |
| Конфигурация входов/выходов |
Rail-to-Rail |
| Встроенная диагностика |
Обнаружение обрыва и короткого замыкания проводов |
| Функции защиты выходов |
Программируемый внешний уровень ограничения напряжения (Clamp) |
| Способ монтажа на плату |
Поверхностный монтаж (SMD / SMT) |
| Тип корпуса |
SOIC-8 (Narrow, пластиковый) |
| Тип упаковки поставочной единицы |
Tape and Reel (лента на катушке, 7 дюймов) |
| Количество в катушке |
1000 штук |
| Диапазон рабочих температур |
−40…+125 °C (автомобильный стандарт) |
| Соответствие RoHS |
Да |
