Описание:

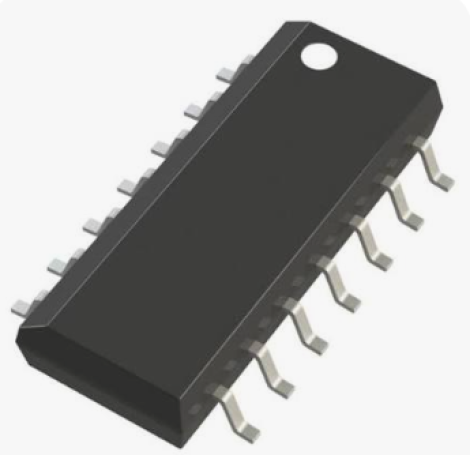

AD8402ARZ100-REEL | Analog Devices | Двухканальный цифровой потенциометр 100 кОм 256 позиций SPI SOIC-14
Технические характеристики: AD8402ARZ100-REEL
AD8402ARZ100-REEL — двухканальный цифровой потенциометр (цифровой переменный резистор) серии AD8402 производства американской компании Analog Devices. Микросхема разработана для прецизионного электронного регулирования параметров сигналов и заменяет традиционные механические подстроечные резисторы в автоматизированных системах. Каждый из двух независимых каналов устройства обладает номинальным сопротивлением 100 кОм и имеет 256 дискретных шагов настройки (позиций ползунка). Управление положением ползунка осуществляется по стандартному 3-проводному последовательному интерфейсу SPI. Микросхема поддерживает работу от однополярного источника питания в широком диапазоне напряжений, выполнена в корпусе SOIC-14 для поверхностного монтажа и поставляется в ленте на катушке. Применяется для программной калибровки датчиков, регулировки усиления операционных усилителей, настройки фильтров, управления аудиосигналами и согласования импедансов в промышленном и телекоммуникационном оборудовании.
Производитель: Analog Devices
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
AD8402ARZ100-REEL
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Цифровой потенциометр (Digital Potentiometer) |
| Количество каналов (потенциометров) |
2 канала (Dual) |
| Количество позиций (шагов) |
256 позиций |
| Номинальное сопротивление |
100 кОм |
| Интерфейс управления |
3-проводной последовательный SPI |
| Конфигурация памяти |
Энергозависимая (Volatile) |
| Конфигурация резистора |
Линейная (Linear) |
| Полное отклонение сопротивления (допуск) |
±20% |
| Коэффициент температурного дрейфа резистора |
500 ppm/°C |
| Максимальное напряжение на выводах резистора |
От 0 В до уровня напряжения питания (VDD) |
| Напряжение питания (однополярное) |
2,7…5,5 В пост. тока (VDC) |
| Ток собственного потребления |
Не более 5 мкА (в статическом режиме) |
| Полоса пропускания (−3 дБ) |
200 кГц |
| Способ монтажа на плату |
Поверхностный монтаж (SMD / SMT) |
| Тип конструктивного корпуса |
SOIC-14 (0.154", Narrow, пластиковый) |
| Габаритные размеры корпуса |
8,65 × 3,90 мм |
| Тип упаковки поставочной единицы |
Tape and Reel (лента на катушке / REEL обозначает стандарт намотки) |
| Количество в катушке |
2500 штук |
| Диапазон рабочих температур |
−40…+125 °C (расширенный класс) |
| Соответствие RoHS |
Да (код Z обозначает отсутствие свинца) |
