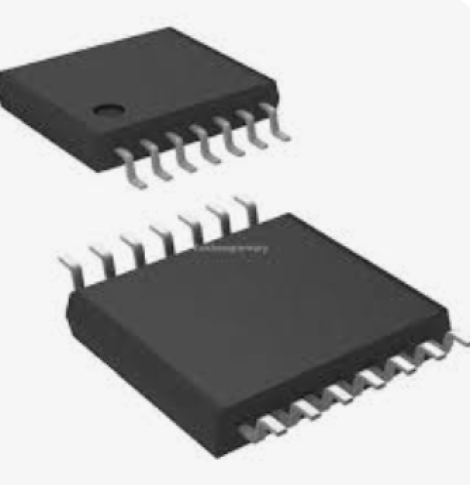

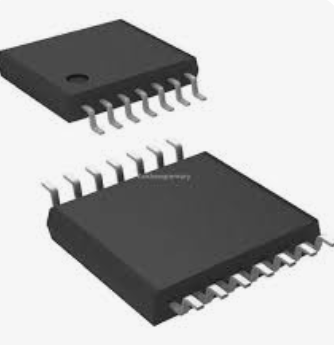

ADF41513BCPZ | Analog Devices | Cинтезатор частоты до 26,5 ГГц

Описание:

ADF41513BCPZ | Analog Devices | PLL синтезатор частоты до 26,5 ГГц

Технические характеристики: ADF41513BCPZ

Микросхема Analog Devices ADF41513BCPZ представляет собой сверхмалошумящий дробно-целочисленный (Fractional-N / Integer-N) PLL-синтезатор частоты, предназначенный для построения гетеродинов и генераторов локальной частоты с рабочим диапазоном до 26,5 ГГц. При использовании совместно с внешним ГУН (VCO) и петлевым фильтром обеспечивает высокую стабильность частоты, низкий фазовый шум и высокое разрешение перестройки. Применяется в беспроводной инфраструктуре, измерительном оборудовании, радиорелейных линиях, спутниковой связи, радиолокационных системах и аэрокосмической технике.

Производитель: Analog Devices

Ориентировочные сроки поставки: 5-8 недель.

Точные сроки и цену уточняйте у наших менеджеров.

Артикул по производителю:

ADF41513BCPZ

Основные технические характеристики:

• Тип изделия: PLL синтезатор частоты
• Тип синтезатора: Integer-N / Fractional-N
• Максимальная выходная частота локального генератора: 26,5 ГГц
• Частота фазового детектора (PFD): до 250 МГц (Integer-N), до 125 МГц (Fractional-N)
• Разрешение дробного делителя: 49 бит
• Нормализованный уровень фазового шума (FOM): -235 дБс/Гц (тип.)
• Нормализованный шум 1/f: -128 дБс/Гц при смещении 10 кГц (тип.)
• Напряжение питания: 3,135...3,465 В DC
• Интерфейс управления: 3-проводный последовательный (SPI)
• Встроенный цифровой детектор захвата PLL (Lock Detect): есть
• Программируемый ток зарядового насоса: 16 диапазонов
• Режимы энергосбережения: аппаратный и программный
• Корпус: 24-выводной LFCSP (4 × 4 мм)
• Тип монтажа: поверхностный (SMD)
• Диапазон рабочих температур: от -40 до +105 °C
• Соответствие требованиям: RoHS
