Описание:

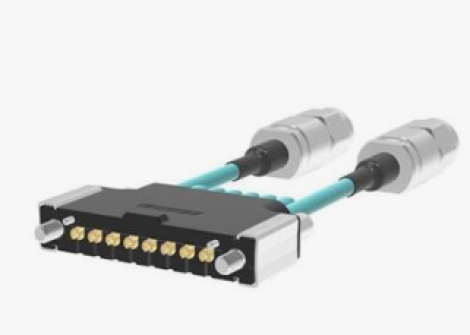

TM40-0157-00 | Amphenol | Высокочастотная коаксиальная кабельная сборка CoreHC SMA - HC2 длина 210 мм
Технические характеристики: TM40-0157-00
Прецизионная радиочастотная (РЧ) коаксиальная кабельная сборка серии CoreHC предназначена для высокоскоростной и надежной передачи сигналов в сверхвысокочастотных трактах контрольно-измерительной и тестовой аппаратуры. Изделие оконцовано штекерным разъемом типа SMA с одной стороны и специализированным миниатюрным соединителем высокой плотности HC2 с другой стороны. Сборка выполнена на базе коаксиального кабеля сверхмалого внешнего диаметра 1,98 мм с волновым сопротивлением 50 Ом и способна стабильно работать на частотах до 26 ГГц с минимальными потерями и отличным экранированием. В комплект поставки входит защитный колпачок для предотвращения загрязнения оптико-механических поверхностей интерфейсов. Кабель находит широкое применение в полупроводниковой промышленности, испытательных стендах интегральных схем (ATE), лабораторном оборудовании, телекоммуникационных модулях и аэрокосмической электронике.
Производитель: Amphenol
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
TM40-0157-00
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Коаксиальная кабельная сборка (радиочастотная) |
| Подразделение производителя |
Amphenol CIT (ранее Carlisle Interconnect Technologies) |
| Серия |
CoreHC |
| Конфигурация интерфейсов |
SMA (вилка) - HC2 |
| Полная длина кабеля |
210,00 мм (8,268 дюйма)
|
| Внешний диаметр кабеля (OD) |
1,98 мм |
| Номинальное волновое сопротивление |
50 Ом |
| Максимальная рабочая частота |
26 ГГц |
| Исполнение контактов первого разъема |
Штырь (папа / Male) |
| Тип монтажа соединителей |
Свободное подвешивание (в линию) |
| Цвет внешней оболочки |
Черный |
| Особенности |
Комплектуется защитным колпачком |
| Диапазон рабочих температур |
От -65 до +150 °C |
| Тип упаковки |
Пакет (Bag) |
