Описание:

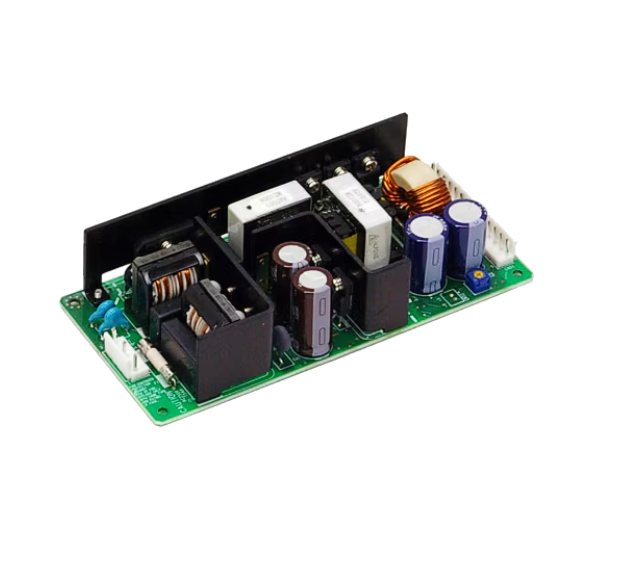

ZWS150BAF-24 | TDK-Lambda | Промышленный одноканальный блок питания открытого типа 150 Вт 24 В 6.3 А серии ZWS-BAF
Технические характеристики: ZWS150BAF-24
Компактный импульсный источник питания открытого исполнения (Open Frame) мощностью 150 Вт предназначен для надежного энергоснабжения встроенных систем промышленной автоматизации и телекоммуникационного оборудования. Устройство обеспечивает стабилизированное выходное напряжение 24 В постоянного тока с номинальным током нагрузки до 6,3 А. Блок питания оснащен встроенной активной схемой коррекции коэффициента мощности (PFC), что гарантирует высокий КПД и минимальный уровень гармонических искажений в сети. Источник питания обладает универсальным входом и стабильно работает в широком диапазоне напряжений переменного тока. Конструкция платы предусматривает конвекционное охлаждение без использования вентилятора, а также встроенные электронные защиты от перегрузки по току, перенапряжения и перегрева. Применяется в качестве встроенного силового модуля в медицинском оборудовании, измерительных приборах, торговых автоматах и распределенных системах управления.
Производитель: TDK-Lambda
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
ZWS150BAF-24
Технические данные:
| Параметр |
Значение
|
| Тип устройства |
Импульсный источник питания (плата открытого типа) |
| Серия |
ZWS-BAF |
| Выходная мощность |
150 Вт |
| Номинальное выходное напряжение |
24 В постоянного тока (DC) |
| Номинальный выходной ток |
6,3 А |
| Диапазон регулировки напряжения |
21,6 ... 26,4 В постоянного тока (DC) |
| Входное напряжение (AC) |
85 ... 265 В переменного тока (AC), 47-63 Гц |
| Входное напряжение (DC) |
120 ... 370 В постоянного тока (DC) |
| Корректор коэффициента мощности (PFC) |
Активный (соответствие стандартам IEC61000-3-2) |
| Коэффициент полезного действия (КПД) |
88% ... 90% (при 200 В AC) |
| Пульсация и шум (пик-пик) |
Не более 150 мВ |
| Способ охлаждения |
Естественная воздушная конвекция |
| Защита от перегрузки |
Да, автоматическое восстановление |
| Защита от перенапряжения |
Да |
| Напряжение изоляции (вход/выход) |
3000 В переменного тока (AC) в течение 1 минуты |
| Тип входных / выходных разъемов |
Штыревые соединители (JST) |
| Диапазон рабочих температур |
От -10 до +70 °C (со снижением мощности после +50 °C) |
| Габариты платы (Ш х В х Г) |
75 мм х 37 мм х 160 мм |
| Вес нетто |
Около 310 г |
