Обзор продукта:

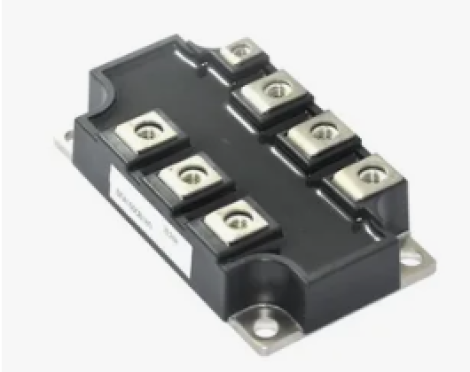

DFA150CB160 | SanRex | Модуль
Технические характеристики и спецификация:
Discrete Semiconductor Modules Discrete Semiconductor Modules 1600V 150A Bridge Rectifiers
Дискретные полупроводники
Серия продукта: -
Производитель: SanRex .
Каталог: Полный каталог продукции SanRex .
Сроки поставки: 5-8 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы SanRex по каталогу и аналогом:
DFA150CB160
DFA150CB160 — это мощный трехфазный диодный мостовой модуль (выпрямитель), производимый японской компанией SanRex. Компонент относится к категории дискретных полупроводниковых модулей и предназначен для преобразования переменного тока в постоянный в силовых цепях промышленного оборудования.
Основные технические характеристики:
Параметр Значение Тип устройства Трехфазный диодный мост Производитель SanRex Максимальный средний ток (Output Current) 150 А Обратное пиковое напряжение (Vrrm / Vr) 1600 В Прямое падение напряжения (Vf) около 1,35 В на элемент при номинальном токе Ударный неповторяющийся ток (IFSM) до 10 670 А Тепловое сопротивление переход-корпус Около 0,18 °C/Вт (согласно технической документации производителя) Ток срабатывания затвора (Igt) 70 мА Интеграл действия (I2tI^2tI2t) 106 700 A2sA^2sA2s Скорость нарастания тока (di/dtdi/dtdi/dt) 150 А/мкс Диапазон рабочих температур от -40 °C до +150 °C Вес примерно 460 г Способ монтажа Винтовое крепление (Chassis Mount) с использованием теплоотвода Конструктивные особенности:
- Корпус модуля залит компаундом, что обеспечивает защиту кристаллов от влаги и механических повреждений.
- Силовые выводы рассчитаны на болтовое соединение, способное выдерживать высокие токи без перегрева контактов.
- Требует обязательного использования радиатора охлаждения из-за значительного тепловыделения при работе под нагрузкой свыше нескольких десятков ампер.
Применение: Благодаря высокой мощности и надежности, данный модуль широко используется в силовой электронике:
- Входные выпрямители промышленных частотных преобразователей (инверторов).
- Сварочные аппараты и инверторные источники питания.
- Зарядные станции для аккумуляторов большой емкости.
- Управляемые электроприводы постоянного тока.
- Источники бесперебойного питания (ИБП) и блоки питания мощного промышленного оборудования.
- Тяговые преобразователи для электротранспорта.
При подборе аналога необходимо строго соблюдать параметры рабочего тока (не менее 150 А) и обратного напряжения (не менее 1600 В).
