Описание:

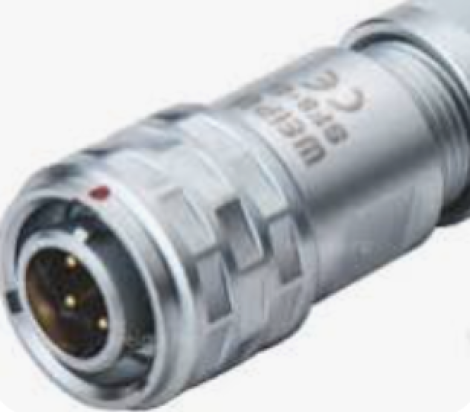

SF810S/P6II | Weipu | Миниатюрный влагозащищенный цилиндрический разъем вилка кабельная 6 контактов IP67
Технические характеристики: SF810S/P6II
SF810S/P6II — миниатюрный круглый промышленный разъем (кабельная вилка/штекер) серии SF8 производства китайской компании Weipu. Изделие оснащено защелкивающимся механизмом сочленения типа Push-Pull, который обеспечивает быстрое и надежное соединение без необходимости прокручивания корпуса. Модификация снабжена специальным кабельным зажимом и гибким амортизатором (хвостовиком) для защиты подводимого кабеля от перегиба и излома в месте ввода. Контакты разъема выполнены из позолоченной латуни, а прочный металлический корпус гарантирует устойчивость к механическим нагрузкам в жестких условиях эксплуатации. В сочлененном состоянии соединитель обеспечивает полную пыле- и влагозащиту по стандарту IP67. Применяется в портативной измерительной аппаратуре, медицинских приборах, светодиодном освещении, датчиках, системах видеонаблюдения и малогабаритной робототехнике для высоконадежной передачи сигналов и питания низкого напряжения.
Производитель: Weipu Connector
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
SF810S/P6II
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Круглый металлический разъем (Кабельный соединитель) |
| Серия |
SF8 (Миниатюрная серия) |
| Тип компонента |
Вилка кабельная (Штекер / Plug) |
| Тип контактов |
Штыревые (Папа / Male pins) |
| Количество контактов (полюсов) |
6 |
| Тип сочленения |
Защелкивающийся замок (Push-Pull) |
| Условный размер корпуса |
8 мм |
| Номинальный ток |
3 А на контакт |
| Номинальное рабочее напряжение |
30 В (AC/DC) |
| Предельное пиковое напряжение |
500 В (в течение 1 минуты) |
| Диаметр штыревых контактов |
0,6 мм |
| Способ монтажа проводников |
Пайка (Solder) |
| Максимальное сечение провода |
≤ 0,5 мм² (20 AWG) |
| Наружный диаметр совместимого кабеля |
4…5 мм (кабельная группа II) |
| Особенности конструкции |
Кабельный зажим + защита от перегиба (хвостовик) |
| Материал корпуса |
Латунь с хромированным покрытием |
| Материал контактов |
Латунь с золотым напылением (Gold plated) |
| Материал изолятора |
Термопластик PPS (макс. температура 260 °C) |
| Количество циклов сочленения |
Не менее 500 |
| Степень защиты корпуса |
IP67 (в сочлененном состоянии) |
| Диапазон рабочих температур |
−40…+85 °C |
