Описание:

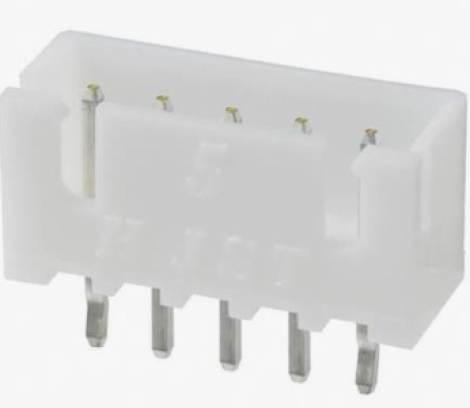

B5B-XH-A | JST | Разъем на плату прямая вилка (5-контактный)
Технические характеристики: B5B-XH-A
Однорядный штыревой разъем (вилка) серии XH с шагом 2.50 мм предназначен для вертикального монтажа на печатные платы методом пайки в отверстия (THT). Изделие оснащено надежным фиксирующим замком пазового типа для предотвращения ошибочного или обратного сочленения с ответной кабельной розеткой. Корпус со штырями квадратного сечения со скошенными краями обеспечивает стабильное и виброустойчивое соединение типа плата-проволока. Разъем широко используется для подачи питания и передачи сигналов в блоках управления бытовой техникой, компьютерной периферии, медицинских приборах, автоэлектронике и промышленных контроллерах.
Производитель: JST
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
B5B-XH-A
Технические данные:
| Параметр |
Значение |
| Тип разъема |
Провод-плата (Wire-to-Board) |
| Серия |
XH |
| Часть разъема |
Вилка (Male / Штырь) |
| Количество контактов (полюсов) |
5 |
| Количество рядов |
1 |
| Шаг контактов |
2.50 мм |
| Пространственная ориентация |
Прямой (Вертикальный / Straight) |
| Метод монтажа |
Выводной, пайка в отверстия (THT) |
| Номинальный ток |
3 А AC/DC (при использовании провода AWG 22) |
| Номинальное напряжение |
250 В AC/DC |
| Материал контактов |
Латунь |
| Покрытие контактов |
Лужение (Tin-plated) |
| Материал изолятора |
PA66 (Нейлон 66), класс горючести UL94V-0 |
| Сопротивление контактов |
не более 10 мОм |
| Сопротивление изоляции |
не менее 1000 МОм |
| Диапазон рабочих температур |
от -25 °C до +85 °C |
