Описание:

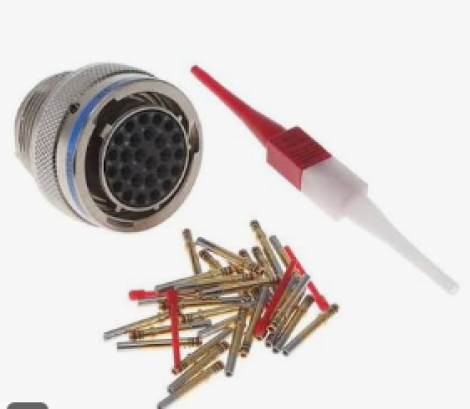

MS3476L16-26S | Amphenol | Цилиндрический разъем военного стандарта (вилка)
Технические характеристики: MS3476L16-26S
Высоконадёжный цилиндрический малогабаритный разъем кабельного типа (прямая вилка/штекер) серии MIL-DTL-26482 Series II (Matrix) разработан в строгом соответствии с оборонными стандартами США. Электронный компонент оснащен 26 гнездовыми («мама») контактами калибра 20 и предназначен для использования в тяжелых условиях эксплуатации, авиации и космонавтике. Быстроразъемное сочленение байонетного типа с трехточечной фиксацией обеспечивает надежное механическое соединение и визуальный контроль фиксации замка в условиях сильных вибрационных нагрузок. Корпус выполнен из легкого алюминиевого сплава со стойким химическим никелевым покрытием, обеспечивающим высокую проводимость и защиту от коррозии. Контакты из медного сплава с плотным золотым напылением фиксируются методом обжима и извлекаются с тыльной стороны колодки. Разъем пыле- и влагонепроницаем (класс IP67), устойчив к воздействию агрессивных технических жидкостей, газов и перепадам температур от -65 до +200 °C. Модель широко применяется в бортовом радиоэлектронном оборудовании, телекоммуникационных системах специального назначения, промышленной автоматике и измерительных комплексах.
Производитель: Amphenol
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
MS3476L16-26S
Технические данные:
| Параметр |
Значение |
| Тип компонента |
Цилиндрический низкочастотный разъем военного назначения |
| Стандарт соответствия |
MIL-DTL-26482 Series II (ранее MIL-C-26482) |
| Конструктивное исполнение |
Прямая кабельная вилка (Straight Plug) |
| Тип контактов в разъеме |
Гнездо (розетка / «мама» / Female Sockets) |
| Количество контактов (позиций) |
26 |
| Калибр (размер) контактов |
Size 20 |
| Номинальный ток контакта |
7.5 А |
| Рабочее напряжение (макс.) |
600 В переменного тока (AC) |
| Способ сочленения (замок) |
Байонетный (Bayonet lock, 3 точки фиксации) |
| Способ монтажа провода |
Обжим (Crimp, задняя фиксация и извлечение) |
| Рекомендуемое сечение провода |
24–20 AWG (0.2...0.5 мм²) |
| Материал корпуса |
Алюминиевый сплав |
| Покрытие корпуса (финишная отделка) |
Химическое никелирование (Electroless Nickel) |
| Материал и покрытие контактов |
Медный сплав с золотым напылением |
| Степень защиты корпуса |
IP67 (влаго- и пылезащищенный) |
| Диапазон температур эксплуатации |
-65...+200 °C |
