Описание:

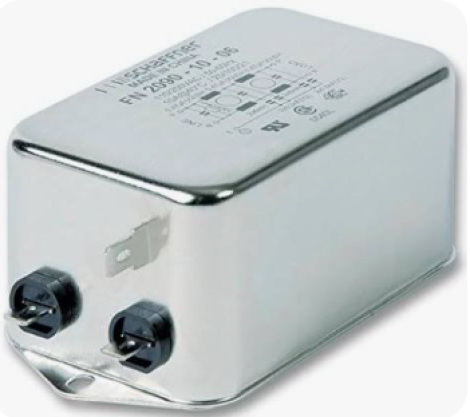

FN2090-10-08 | Schaffner | Сетевой помехоподавляющий фильтр ЭМП/ИП двухступенчатый высокопроизводительный 10 А
Технические характеристики: FN2090-10-08
Двухступенчатый высокопроизводительный сетевой фильтр серии FN 2090 разработан для превосходного подавления электромагнитных и радиопомех (EMI/RFI) в однофазных электрических цепях. Устройство рассчитано на номинальный рабочий ток 10 А при максимальном напряжении 250 В переменного тока. Благодаря двухкаскадной схеме фильтрации с катушками индуктивности с высоким сопротивлением потерь, модель обеспечивает максимальное затухание как дифференциальных, так и синфазных помех даже в условиях сильных зашумлений. Изделие выполнено в прочном металлическом экранированном корпусе с монтажными фланцами, а для подключения проводников предусмотрены винтовые клеммы, закрытые изолирующими крышками. Этот помехоподавляющий фильтр широко применяется в прецизионном медицинском оборудовании, инверторах, станках с ЧПУ, импульсных блоках питания и системах промышленной автоматизации для защиты чувствительной электроники и обеспечения соответствия жестким стандартам ЭМС.
Производитель: Schaffner
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
FN2090-10-08
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Сетевой фильтр помех (ЭМП / ИП) |
| Серия |
FN 2090 |
| Количество фаз |
1 (однофазный) |
| Количество ступеней фильтрации |
2 (двухступенчатый) |
| Номинальный рабочий ток |
10 А (при температуре 40 °C) |
| Максимальное рабочее напряжение |
250 В переменного тока (AC), 50/60 Гц |
| Рабочая частота сети |
От постоянного тока (DC) до 400 Гц |
| Ток утечки (при 250 В AC / 50 Гц) |
0,67 мА |
| Номинальная индуктивность (L1 / L2) |
5,5 мГн / 2,7 мГн |
| Номинальная емкость (Cx / Cy) |
1 мкФ / 4,7 нФ |
| Тип подключения проводников |
Винтовые клеммы (Клеммные колодки) |
| Способ механического монтажа |
На панель / корпус (винтовое через фланцы) |
| Степень защиты клемм |
IP20 |
| Диапазон температур эксплуатации |
От -25 до +100 °C |
| Габариты корпуса (Ш х В х Г) |
54 мм х 113,5 мм х 45,4 мм |
| Вес нетто |
Около 370 г |
