Описание:

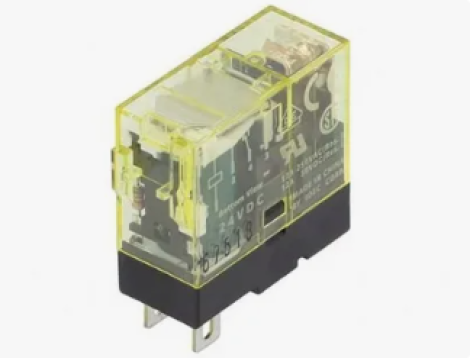

RJ1S-C-A24 | IDEC | Реле
Технические характеристики:
RJ1S-C-A24 RELAY GEN PURPOSE SPDT 12A 24V
Панельные индикаторы, контрольные лампы
Серия продукта:RJ
Производитель: IDEC .
Сроки поставки: по запросу
Для получения счета на оплату, свяжитесь с нашими менеджерами
Артикулы по производителю:
RJ1S-C-A24
RJ1S-C-A24 — это электромеханическое промежуточное реле (силовое реле) производства компании IDEC, относящееся к серии RJ Slim. Оно предназначено для коммутации цепей управления и силовых нагрузок в компактном корпусе.
Расшифровка маркировки:
- RJ1S: серия RJ Slim с одним перекидным контактом (SPDT).
- -C: тип контактной группы SPDT (Single Pole Double Throw), также обозначается как 1 Form C. Это означает наличие одного переключающего контакта: один общий (COM), один нормально-замкнутый (NC) и один нормально-разомкнутый (NO).
- -A24: напряжение питания катушки составляет 24 В переменного тока (AC).
Основные технические характеристики:
Параметр Значение Тип реле Электромеханическое, моностабильное Серия IDEC RJ Slim Конфигурация контактов SPDT (1 Form C / 1CO) Материал контактов Сплав серебра и никеля (AgNi) Номинальный ток нагрузки 12 А при 250 В AC или 30 В DC Максимальная коммутируемая мощность Около 2500–3000 ВА (в зависимости от типа нагрузки) Напряжение катушки 24 В AC (допустимый диапазон обычно составляет 85–110% от номинала) Потребляемая мощность катушки около 0,53 Вт (или ~0,9 ВА для AC версии) Сопротивление изоляции не менее 1000 МОм (при 500 В DC) Диэлектрическая прочность Между открытыми контактами — 1000 В AC; между контактами и катушкой — 5000 В AC Механический ресурс Не менее 20 миллионов срабатываний Электрический ресурс Не менее 100 тысяч срабатываний (при номинальной нагрузке) Рабочая температура От -40 °C до +70 °C Монтаж Плаг-ин (для установки в колодку/розетку), ширина корпуса 12,7 мм Тип выводов Ножевые клеммы (Blade terminals / Quick Connect) шириной 4,7 мм (0,187 дюйма) Особенности Возможность установки в стандартную промышленную розетку на DIN-рейку. Совместим со светодиодными модулями индикации. Благодаря высокой коммутационной способности (до 12 А) при миниатюрных размерах, данное реле широко применяется в промышленных программируемых логических контроллерах (ПЛК), системах автоматизации зданий, панелях управления, телекоммуникационном оборудовании и схемах релейной защиты. Для его монтажа используются специализированные монтажные колодки (например, SJ1S-05B), которые устанавливаются на DIN-рейку.
