Описание:

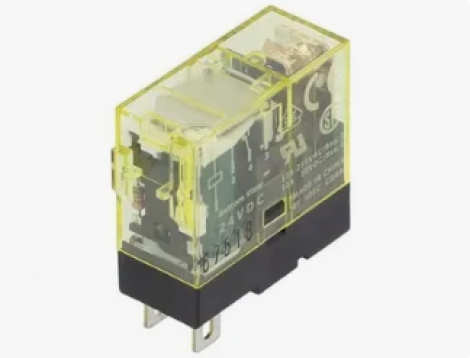

RJ1S-CD-D12 | IDEC | Реле
Технические характеристики:
RJ1S-CD-D12 RELAY GEN PURPOSE SPDT 12A 12V
Панельные индикаторы, контрольные лампы
Серия продукта:RJ
Производитель: IDEC .
Сроки поставки: по запросу
Для получения счета на оплату, свяжитесь с нашими менеджерами
Артикулы по производителю:
RJ1S-CD-D12
RJ1S-CD-D12 — это промежуточное (силовое) реле производства японской компании IDEC, относящееся к серии RJ. Оно предназначено для коммутации электрических цепей управления и нагрузки в промышленной автоматике.
Ниже приведено подробное описание его характеристик на основе открытых данных:
Параметр Значение Производитель IDEC (Япония) Тип устройства Электромагнитное силовое реле общего назначения Артикул RJ1S-CD-D12 Конфигурация контактов SPDT (Single Pole Double Throw, 1 переключающая группа / Form C) Материал контактов Сплав серебро-никель (AgNi), обеспечивающий хорошую проводимость и устойчивость к эрозии Номинальный ток контактов 12 А при стандартной нагрузке Напряжение катушки 12 В постоянного тока (DC) Ток потребления катушки Около 44,2 мА Сопротивление катушки ~271 Ом Монтаж Для установки в розетку/колодку (Socketable/Plug-in) с винтовыми или пружинными клеммами под зачищенный провод или плоские наконечники (Quick Connect 0.187" / 4.7 мм) Особенности конструкции Наличие встроенного диода параллельно катушке для защиты схемы от ЭДС самоиндукции (обратного напряжения) при отключении питания Рабочая температура От -40 °C до +70 °C Время срабатывания Около 20 мс Статус изделия Активное производство Функциональные особенности:
- Встроенный диод: Маркировка «D» в артикуле указывает на наличие защитного диода. Он подключается параллельно обмотке катушки и необходим для подавления скачка напряжения обратной полярности, возникающего в момент размыкания цепи. Это защищает управляющий транзистор или выход контроллера от пробоя.
- Универсальность: Реле может коммутировать как цепи переменного (AC), так и постоянного (DC) тока, однако номинальные параметры для разных типов тока следует уточнять в техническом паспорте (datasheet).
- Индикация: Стоит отметить, что данная конкретная модель (RJ1S-CD-D12) не имеет светодиодного индикатора состояния. Версии со светодиодом обычно имеют в маркировке букву «L» вместо «C» (например, RJ1S-CL-D12).
Благодаря стандартному цоколю (розетке), реле легко заменяется без пайки, а использование качественных материалов контактов позволяет применять его для управления исполнительными механизмами средней мощности: контакторами, клапанами, нагревателями и небольшими электродвигателями.
