Описание:

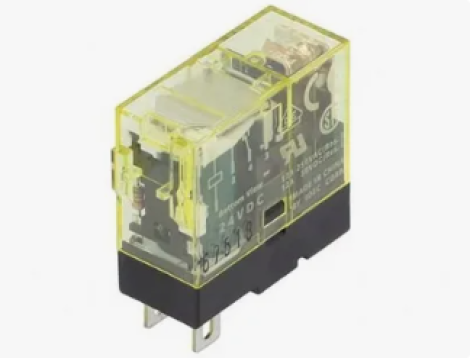

RJ1S-CLD-D24 | IDEC | Реле
Технические характеристики:
RJ1S-CLD-D24 RELAY GEN PURPOSE SPDT 12A 24V
Панельные индикаторы, контрольные лампы
Серия продукта:RJ
Производитель: IDEC .
Сроки поставки: 5-8 недель
Для получения счета на оплату, свяжитесь с нашими менеджерами
Артикулы по производителю:
RJ1S-CLD-D24
RJ1S-CLD-D24 — это промышленное электромагнитное промежуточное реле производства японской компании IDEC. Оно предназначено для коммутации электрических цепей управления и передачи команд исполнительным элементам (контакторам, сигнальным лампам, клапанам).
Согласно технической документации и спецификациям, основные характеристики устройства следующие:
Параметр Значение Производитель IDEC Тип реле Электромагнитное силовое Конфигурация контактов SPDT (Single Pole Double Throw) — один переключающий контакт (форма 1C). В некоторых каталогах модель упоминается как DPDT, однако в официальной маркировке суффикс «S» указывает на однополюсную версию. Материал контактов Сплав серебро-никель (AgNi), обеспечивающий низкое переходное сопротивление и высокую износостойкость. Напряжение катушки 24 В постоянного тока (DC) Сопротивление обмотки Около 1,08 кОм Номинальный ток контактов 12 А Максимальное коммутируемое напряжение 250 В переменного тока (AC) или 30 В постоянного тока (DC). Мощность потребления катушки Примерно 0,53 Вт (рассчитывается из напряжения 24 В и сопротивления 1,08 кОм). Индикация состояния Встроенный светодиодный индикатор наличия питания на катушке. Механический ресурс До 20 миллионов срабатываний. Электрический ресурс Не менее 100 000 циклов при полной нагрузке (12 А / 250 В AC). Монтаж Реле рассчитано на установку в стандартную цоколь (розетку/колодку) типа RJ1V-SZ с винтовыми зажимами или пружинными клеммами. Особенности конструкции:
- Компактные габариты: корпус относится к серии RJ slim, что позволяет экономить место в электротехническом шкафу.
- Наличие механического индикатора: помимо светодиода, имеется флажок, позволяющий визуально определить сработавшее состояние реле даже без подачи напряжения.
- Кнопка проверки (опционально): некоторые исполнения колодок позволяют принудительно нажать якорь вручную для отладки схемы.
- Полярность подключения: поскольку катушка рассчитана на постоянный ток, необходимо соблюдать полярность (+/-) при подключении к источнику 24 В DC для корректной работы встроенного защитного диода и индикации.
Реле широко применяется в системах автоматизации технологических процессов (АСУ ТП), щитах управления вентиляцией, конвейерных линиях и схемах релейной защиты благодаря высокой надежности контактов и долговечности механизма.
