Описание:

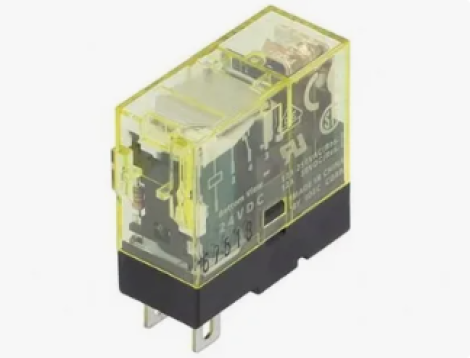

RJ1S-CL-A24 | IDEC | Реле
Технические характеристики:
RJ1S-CL-A24 RELAY GEN PURPOSE SPDT 12A 24V
Панельные индикаторы, контрольные лампы
Серия продукта:RJ
Производитель: IDEC .
Сроки поставки: по запросу
Для получения счета на оплату, свяжитесь с нашими менеджерами
Артикулы по производителю:
RJ1S-CL-A24
RJ1S-CL-A24 — это промежуточное (силовое) электромагнитное реле производства компании IDEC, относящееся к серии RJ. Оно предназначено для коммутации электрических цепей в промышленном оборудовании и системах автоматизации.
Буквенно-цифровой код расшифровывается следующим образом:
- RJ1S: серия RJ, 1 полюс (SPDT).
- CL: стандартный корпус со светодиодным индикатором состояния катушки.
- A24: напряжение питания катушки 24 В переменного тока (AC).
Основные технические характеристики:
Параметр Значение Конфигурация контактов SPDT (один переключающий контакт, 1 Form C) Материал контактов Сплав серебра и никеля (AgNi) Номинальный ток контактов 12 А Максимальное коммутируемое напряжение 250 В AC / 30 В DC Напряжение катушки 24 В AC (индекс A) Тип монтажа Втычной (для установки в монтажную розетку/колодку), клеммы типа «быстрое подключение» (Faston, 4,7 мм) Световая индикация Есть встроенный LED-индикатор срабатывания с уникальной конструкцией световода для видимости под любым углом Механический ресурс До 30 миллионов циклов Электрический ресурс Не менее 500 тысяч циклов при номинальной нагрузке Рабочая температура от -40 °C до +70 °C Габаритные размеры Приблизительно 12,7 × 27 × 28,8 мм Время срабатывания / отпускания Около 10–15 мс Чувствительность к влаге Не применяется (MSL Not Applicable) Соответствие стандартам ROHS 3 Области применения: Реле используется в шкафах управления, на производственных линиях, в системах вентиляции и кондиционирования (HVAC), а также в различных панелях автоматики для гальванической развязки и усиления сигналов контроллеров. Благодаря компактному размеру оно легко интегриется в ограниченное пространство промышленных панелей.
Важное уточнение по маркировке: Существует аналогичная модель RJ1S-CL-D24. Ключевое отличие заключается в напряжении катушки: индекс «D» означает питание постоянным током (DC 24 В), тогда как индекс «A» в запрашиваемой вами модели (RJ1S-CL-A24) указывает на питание переменным током (AC 24 В). При замене или проектировании схемы необходимо строго соблюдать этот параметр.
