Описание:

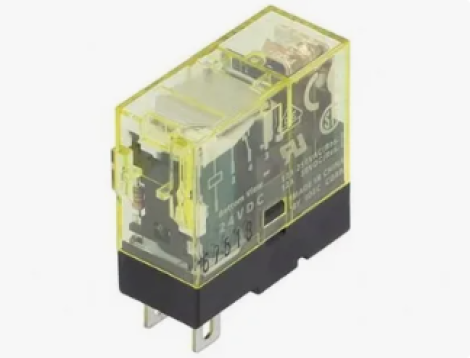

RJ1S-CD-D24 | IDEC | Реле
Технические характеристики:
RJ1S-CD-D24 RELAY GEN PURPOSE SPDT 12A 24V
Панельные индикаторы, контрольные лампы
Серия продукта:RJ
Производитель: IDEC .
Сроки поставки: по запросу
Для получения счета на оплату, свяжитесь с нашими менеджерами
Артикулы по производителю:
RJ1S-CD-D24
RJ1S-CD-D24 — это промышленное промежуточное электромагнитное реле производства японской компании IDEC, относящееся к серии RJ. Оно предназначено для коммутации электрических цепей в системах автоматизации и управления.
Буквенно-цифровой код расшифровывается следующим образом:
- RJ1S: серия (RJ) с одним перекидным контактом (SPDT).
- C: стандартный корпус под розетку (socketable).
- D: наличие встроенного защитного диода на катушке (предназначен для защиты управляющей цепи от обратного напряжения при отключении питания). Важное отличие: маркировка «L» (например, в модели RJ1S-CL-D24) означает наличие светодиодного индикатора состояния, а в базовом индексе CD индикатор не является обязательным стандартом.
- 24: номинальное напряжение катушки 24 В постоянного тока (DC).
Основные технические характеристики:
Параметр Значение Тип контактов SPDT (Single Pole Double Throw), один переключающий контакт (форма 1C) Материал контактов Сплав серебро-никель (AgNi) Коммутируемый ток до 12 А Коммутируемое напряжение до 250 В переменного тока (AC) или 30 В постоянного тока (DC) Напряжение катушки 24 В DC Потребляемая мощность около 0,53 Вт Сопротивление катушки ~1087 Ом Время срабатывания / отпускания не более 15 мс / не более 10 мс Механический ресурс не менее 20 миллионов циклов Электрический ресурс не менее 100 тысяч циклов (при полной нагрузке) Монтаж Установка в монтажную колодку (розетку/панельку), выводы типа Plug-In (Quick Connect 4,7 мм) Рабочая температура от -40 °C до +70 °C Особенности конструкции Наличие встроенного гасящего диода; опционально может оснащаться светодиодным индикатором Область применения: Реле используется в качестве связующего звена между управляющими контроллерами (ПЛК) и исполнительными устройствами. Основные сферы использования включают:
- Промышленные панели автоматики и шкафы управления;
- Системы диспетчеризации зданий и инженерные коммуникации;
- Управление контакторами, соленоидами, клапанами и небольшими электродвигателями;
- Автомобильная электроника и системы сигнализации;
- Коммутация нагревательных элементов средней мощности.
Наличие встроенного диода делает эту модель предпочтительной для прямого подключения к выходам программируемых логических контроллеров, так как она надежно защищает выходные транзисторы ПЛК от пробоя обратной ЭДС самоиндукции катушки. Для монтажа требуется соответствующая релейная колодка (например, серии SR2P/SMS или аналогичные стандарта DIN-реечного исполнения).
