Описание:

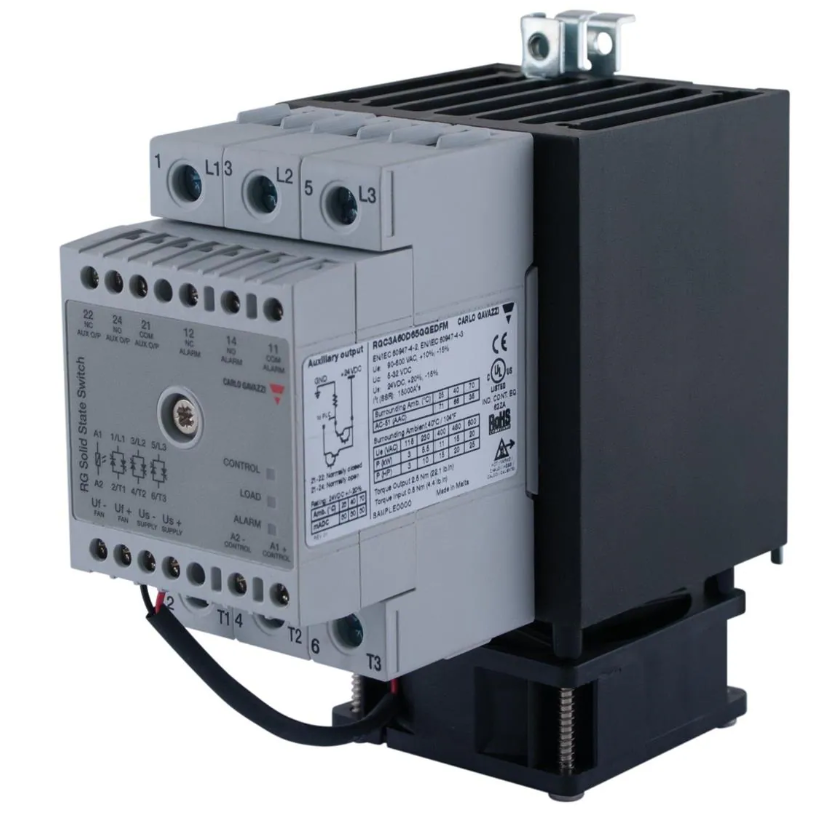

RGC2A60D75GGEDFM | Carlo Gavazzi | Твердотельное реле трехфазное 2-полюсное 75 А 600 В AC со встроенным радиатором, вентилятором и мониторингом параметров
Технические характеристики: RGC2A60D75GGEDFM
Промышленное мощное трехфазное твердотельное реле серии RGC с коммутацией по двум фазам (2-полюсное переключение, третья фаза соединяется напрямую внутренней шиной) предназначено для бесконтактного и высоконадежного управления трехфазными нагревательными элементами (ТЭНами). Главными отличиями данной модификации являются увеличенный номинальный ток до 75 А, наличие встроенного принудительного охлаждения (управляемого вентилятора), а также интеллектуальная система сквозного мониторинга параметров (буква «M» в артикуле). ТТР осуществляет постоянный контроль состояния цепи нагрузки и способно выдавать аварийный сигнал через электромеханическое реле (EMR) на верхний уровень автоматизации при обнаружении обрыва ТЭНов, потере сетевого напряжения, перегреве или неисправности самого полупроводникового ключа. Коммутация осуществляется по методу перехода фазы через ноль (Zero-cross), что минимизирует электрические помехи в сети. Применяется в мощных экструдерах, термопластавтоматах, туннельных печах и климатических камерах.
Производитель: Carlo Gavazzi
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
RGC2A60D75GGEDFM
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Твердотельное реле (ТТР / SSR) со встроенным радиатором и вентилятором |
| Серия |
RGC2A (трехфазное, 2-полюсная коммутация) |
| Номинальное напряжение нагрузки |
До 600 В переменного тока (AC) (макс. до 660 В) |
| Диапазон рабочего напряжения нагрузки |
90 ... 660 В переменного тока (AC), 50/60 Гц (пиковое 1200 В) |
| Номинальный рабочий ток (при AC-51 / +40 °C) |
75 А на фазу |
| Диапазон управляющего напряжения (Uc) |
5 ... 32 В постоянного тока (DC) |
| Метод коммутации |
Переход через ноль (Zero-cross) |
| Напряжение питания вентилятора и мониторинга |
24 В постоянного/переменного тока (DC/AC) |
| Встроенная функция мониторинга (M) |
Да (обрыв нагрузки, потеря фазы, неисправность ТТР, перегрев) |
| Выход аварийного сигнала (Alarm output) |
Релейный (EMR) + вспомогательный электронный выход |
| Индикация состояния |
Светодиоды для контроля питания, состояния нагрузки и аварии |
| Встроенная защита |
Варисторы для защиты от перенапряжения |
| Способ механического монтажа |
На стандартную DIN-рейку (35 мм) или на панель винтами |
| Тип силовых клемм подключения |
Зажимная коробка под винт (Box clamp) |
| Степень защиты корпуса |
IP20 |
| Ширина корпуса модуля |
70 мм |
