Описание:

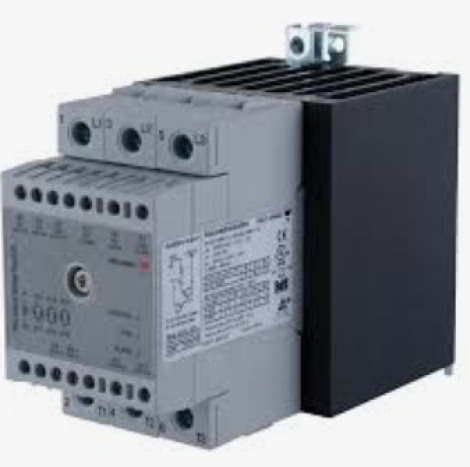

RGC2A60D40GGEDM | Carlo Gavazzi | Твердотельное реле трехфазное 2-полюсное 40 А 600 В AC со встроенным радиатором и мониторингом параметров
Технические характеристики: RGC2A60D40GGEDM
Промышленное компактное твердотельное реле серии RGC с коммутацией по двум фазам (2-полюсное переключение, третья фаза соединяется напрямую) предназначено для бесконтактного и высоконадежного управления трехфазными нагревательными элементами (ТЭНами). Главной особенностью модификации «EDM» является наличие встроенной интеллектуальной системы сквозного мониторинга: ТТР осуществляет контроль состояния нагрузки и способно выдавать аварийный сигнал при частичном или полном обрыве нагревателя, потере сетевого напряжения или неисправности самого полупроводникового ключа. Модель поставляется в сборе со встроенным силовым теплоотводом (радиатором) и рассчитана на номинальный ток до 40 А при напряжении нагрузки до 600 В переменного тока (AC). Коммутация осуществляется по методу перехода фазы через ноль (Zero-cross), что минимизирует электрические и радиочастотные помехи в сети. Применяется в экструдерах, термопластавтоматах, туннельных печах и климатических камерах для организации точного температурного регулирования с обратной связью.
Производитель: Carlo Gavazzi
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
RGC2A60D40GGEDM
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Твердотельное реле (ТТР / SSR) со встроенным радиатором |
| Серия |
RGC2A (трехфазное, 2-полюсная коммутация) |
| Номинальное напряжение нагрузки |
До 600 В переменного тока (AC) |
| Диапазон рабочего напряжения нагрузки |
42 ... 660 В переменного тока (AC), 50/60 Гц |
| Номинальный рабочий ток (при AC-51 / +40 °C) |
40 А на фазу |
| Диапазон управляющего напряжения (Uc) |
5 ... 32 В постоянного тока (DC) |
| Метод коммутации |
Переход через ноль (Zero-cross) |
| Встроенная функция мониторинга (EDM) |
Да (обрыв ТЭНов, потеря фазы, короткое замыкание ТТР) |
| Выход аварийного сигнала (Alarm output) |
Полупроводниковый (NPN/PNP выбирается) или релейный |
| Электрическая прочность изоляции |
4000 В переменного тока (AC), 1 минута |
| Способ механического монтажа |
На стандартную DIN-рейку (35 мм) или на панель винтами |
| Тип силовых клемм подключения |
Винтовые клеммы с защитной крышкой |
| Степень защиты корпуса |
IP20 |
| Диапазон рабочих температур |
От -40 до +80 °C |
| Ширина корпуса модуля |
70 мм |
