Описание:

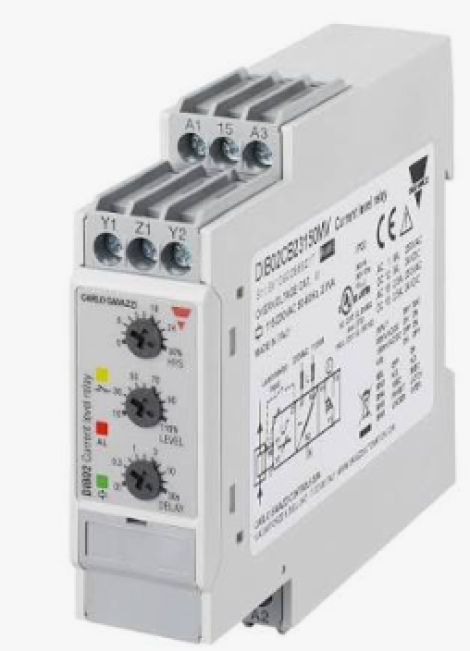

DIB02CB23150MV | Carlo Gavazzi | Реле контроля тока однофазное AC/DC TRMS на DIN-рейку серии DIB02
Технические характеристики: DIB02CB23150MV
Многофункциональное электронное измерительное реле контроля тока серии DIB02 предназначено для защиты электрооборудования от перегрузки по току (Overcurrent) или падения тока ниже установленного предела (Undercurrent). Устройство измеряет истинное среднеквадратичное значение (TRMS) переменного или постоянного тока через внешний шунт (диапазон измерения 6–150 мВ) или трансформатор тока. Реле оснащено DIP-переключателями для выбора диапазонов измерения, регулируемыми потенциометрами для точной настройки порогов срабатывания и гистерезиса, а также встроенной задержкой времени срабатывания сигнализации от 0,1 до 30 секунд. Выходной переключающий контакт типа SPDT обеспечивает надежную коммутацию цепей сигнализации или исполнительных механизмов. Изделие смонтировано в компактном корпусе Euronorm шириной 22,5 мм для установки на стандартную DIN-рейку. Оно широко применяется в шкафах управления насосными агрегатами, конвейерами, промышленными нагревателями и другими электроустановками для предотвращения аварийных ситуаций.
Производитель: Carlo Gavazzi
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
DIB02CB23150MV
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Реле контроля тока (однофазное) |
| Серия |
DIB02 |
| Контролируемый параметр |
Переменный или постоянный ток (AC/DC TRMS) |
| Контролируемый диапазон (напряжение на шунте) |
6 ... 150 мВ AC/DC |
| Напряжение питания (Us) |
115 / 230 В переменного тока (AC), 50/60 Гц |
| Конфигурация выходных контактов |
1 переключающий контакт (SPDT / 1CO) |
| Максимальный ток контактов вывода |
8 А при 250 В AC |
| Допустимый ток при DC-12 |
5 А при 24 В DC |
| Регулировка времени задержки (Delay) |
От 0,1 до 30 секунд (настраиваемая) |
| Задержка при включении питания |
1 или 6 секунд (выбирается) |
| Способ настройки параметров |
Потенциометры и DIP-переключатели |
| Светодиодная индикация |
Питание (зеленый), реле (желтый), авария (красный) |
| Степень защиты корпуса |
IP20 |
| Тип подключения проводов |
Винтовые клеммы |
| Способ монтажа |
На DIN-рейку (35 мм) |
| Диапазон рабочих температур |
От -20 до +60 °C |
| Габариты (Ш х В х Г) |
22,5 мм х 80,0 мм х 99,5 мм |
