Описание:
1293.4000 | Mentor | Световод для LED жесткий круглый d5 мм плоский прямой монтаж на панель длина 8 мм
Технические характеристики: 1293.4000

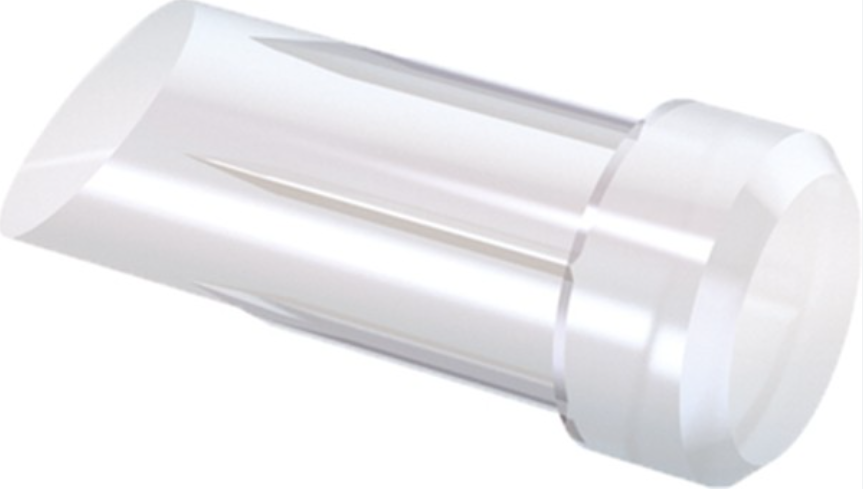

1293.4000 — жесткий одноканальный световод серии 1293 производства немецкой компании MENTOR, разработанный для трансляции светового потока от светодиодов на лицевую панель электронного оборудования. Прибор выполнен из оптически прозрачного поликарбоната высокого качества, имеет круглую форму ствола и плоскую утопленную головку, устанавливаемую заподлицо. Особенностью данной модификации является скошенный под углом 45° внутренний торец (светоприемная поверхность), что оптимизирует ввод излучения от боковых и стандартных SMD-светодиодов. Световод монтируется простым вдавливанием в сквозное отверстие панели и надежно фиксируется за счет удерживающих выступов. Применяется в промышленных контроллерах, телекоммуникационных стойках, медицинских приборах и шкафах автоматизации для создания аккуратной точечной световой индикации.
Производитель: MENTOR
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
1293.4000
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Световод для светодиодов (Light Pipe / Light Guide) |
| Серия |
1293 |
| Количество каналов |
1 (Одноканальный) |
| Конструктивное исполнение |
Жесткий (Rigid) |
| Ориентация |
Прямой (Straight 0°) |
| Угол ввода излучения (торец) |
Скошенный под 45° (Planar / Diagonal) |
| Форма линзы (головки) |
Круглая |
| Тип лицевой поверхности |
Плоская, утопленная (Countersink / Recessed) |
| Внешний диаметр головки |
5,0 мм |
| Внутренний диаметр ствола |
4,0 мм |
| Полная длина световода |
8,0 мм |
| Видимая длина (размер А) |
6,5 мм |
| Рекомендуемый диаметр отверстия |
4,2 мм |
| Способ установки |
Монтаж на переднюю панель методом запрессовки (Panel Mount) |
| Рекомендуемые светодиоды |
SMD SIDELED, TOPLED, CHIPLED, выводные стандартные LED |
| Материал изделия |
Прозрачный поликарбонат (Polycarbonate) |
| Класс горючести материала |
UL94 V-2 |
| Диапазон рабочих температур |
−40…+85 °C |
| Соответствие экологическим стандартам |
RoHS Compliant |
