Описание:

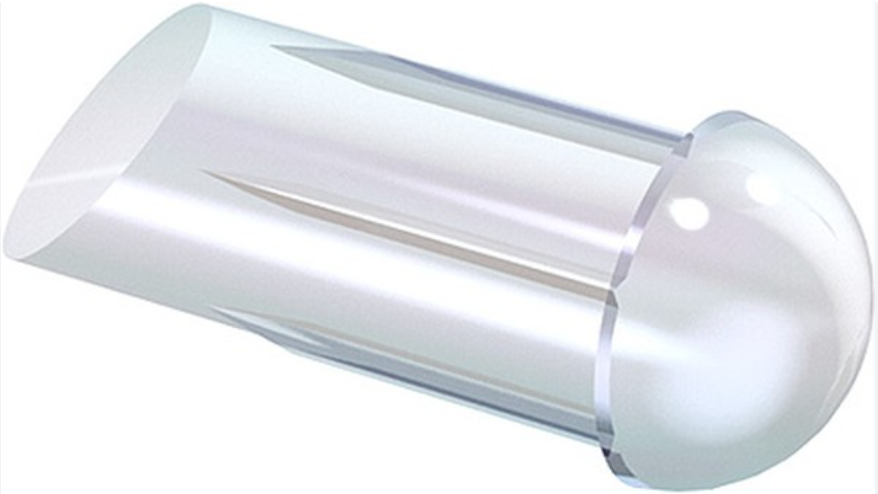

1293.3000 | Mentor | Световод для LED жесткий круглый d5 мм плоский прямой монтаж на панель длина 12.5 мм
Технические характеристики: 1293.3000
1293.3000 — жесткий одноканальный световод серии 1293 производства немецкой компании MENTOR, разработанный для трансляции светового потока от светодиодов на лицевую панель электронного оборудования. Прибор выполнен из оптически прозрачного поликарбоната высокого качества, имеет круглую форму ствола и плоскую утопленную головку, устанавливаемую заподлицо. Данная модификация отличается увеличенной длиной ствола, что позволяет осуществлять вывод индикации при глубоком расположении печатной платы относительно фронтальной панели устройства. Световод монтируется простым вдавливанием в сквозное отверстие панели и надежно фиксируется за счет удерживающих выступов на корпусе. Применяется в промышленных контроллерах, телекоммуникационных стойках, медицинских приборах и шкафах автоматизации для создания аккуратной точечной световой индикации.
Производитель: MENTOR
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
1293.3000
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Световод для светодиодов (Light Pipe / Light Guide) |
| Серия |
1293 |
| Количество каналов |
1 (Одноканальный) |
| Конструктивное исполнение |
Жесткий (Rigid) |
| Ориентация |
Прямой (Straight 0°) |
| Форма линзы (головки) |
Круглая |
| Тип лицевой поверхности |
Плоская, утопленная (Countersink / Recessed) |
| Внешний диаметр головки |
5,0 мм |
| Внутренний диаметр ствола |
4,0 мм |
| Полная длина световода |
12,5 мм |
| Рекомендуемый диаметр отверстия в панели |
4,2 мм |
| Способ установки |
Монтаж на переднюю панель методом запрессовки (Panel Mount / Press-fit) |
| Рекомендуемые светодиоды |
SMD (TOPLED, CHIPLED), выводные стандартные LED |
| Материал изделия |
Прозрачный поликарбонат (Polycarbonate) |
| Класс горючести материала |
UL94 V-2 |
| Диапазон рабочих температур |
−40…+85 °C |
| Соответствие экологическим стандартам |
RoHS Compliant |
