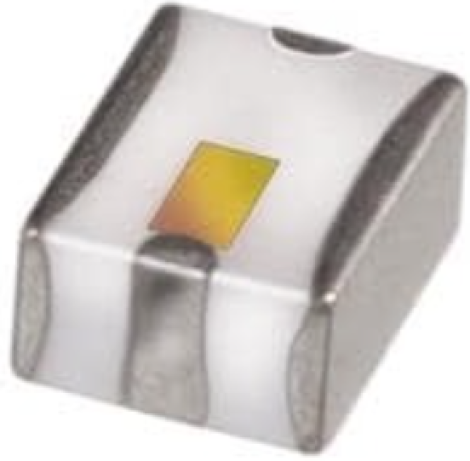

Описание:BFCV-5270+ | Mini-Circuits | Керамический полосовой СВЧ-фильтрТехнические характеристики: BFCV-5270+
BFCV-5270+, малоразмерный многослойный керамический полосовой фильтр (Bandpass Filter) субмикроволнового СВЧ-диапазона. Изготовлен по передовой технологии многослойной соавторизованной керамики (LTCC), которая гарантирует прочность пакета, влагостойкость и жесткую повторяемость параметров. Обжимные (wrap-around) контактные терминалы защищают схему от паразитных эффектов монтажа. Преднажается для прецизионного выделения сигналов в заданной частотной полосе и эффективного подавления ложных внеполосных сигналов. Находит широкое применение в плотных топологиях печатных плат систем телекоммуникации 5G, беспроводной связи, измерительного оборудования и радиорелейных линий связи.Производитель: Mini-CircuitsОриентировочные сроки поставки: 5-8 недель.Точные сроки и цену уточняйте у наших менеджеров.Артикул по производителю:
BFCV-5270+Технические данные:Параметр Значение Тип устройства Фильтр СВЧ (РЧ) Тип фильтра Полосовой (Band Pass) Технология изготовления LTCC (Многослойная соавторизованная керамика) Центральная частота (Center Frequency), ГГц 5.27 Полоса пропускания (Passband), МГц 4040...6500 (4.04...6.5 ГГц) Ширина полосы пропускания (Bandwidth), ГГц 2.46 Вносимые потери в полосе (Insertion Loss), дБ 1.5 (типичные) / 4.0 (максимальные) Полоса задерживания (Stopband) нижняя от DC до 2500 МГц (подавление > 30 дБ типичное) Полоса задерживания (Stopband) верхняя 9000...14000 МГц (подавление > 25 дБ типичное) Номинальный импеданс, Ом 50 Коэффициент КСВН (VSWR) в полосе пропускания 1.9:1 (типичный) Максимальная входная РЧ-мощность, Вт 2.5 (при +25°C) Тип монтажа Поверхностный (SMD / SMT) Исполнение / Код корпуса JV1210C / SMD-4 (1210 / 3225 Metric) Габаритные размеры корпуса, мм 3.20 x 2.50 Максимальная высота корпуса, мм 1.50 Соответствие RoHS Да (обозначено знаком «+») Рабочая температура, °C -55...+100 Применение Телекоммуникации 5G, беспроводные сети, базовые станции, радиорелейные тракты - Аксессуары и аналоги
-
