Описание:

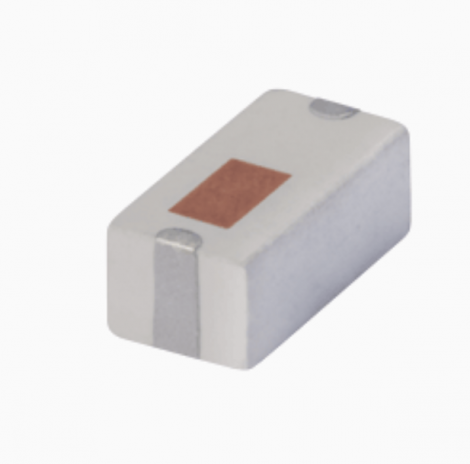

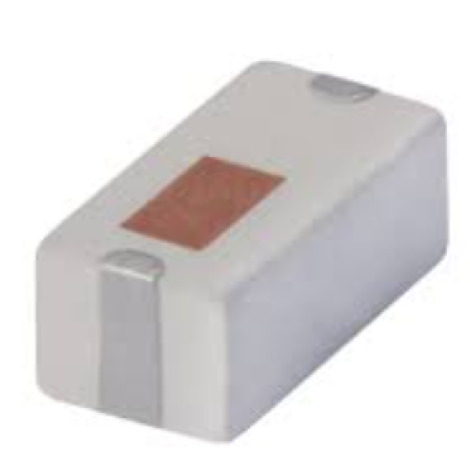

BFCN-1801+ | Mini-Circuits | Керамический полосовой СВЧ-фильтр
Технические характеристики: BFCN-1801+
BFCN-1801+, ультраминиатюрный керамический полосовой фильтр (Bandpass Filter) СВЧ-диапазона. Изготовлен по усовершенствованной технологии многослойной соавторизованной керамики (LTCC). Обладает высокой механической прочностью, отличной температурной стабильностью и крутыми пиками подавления вблизи границ полосы пропускания. Обжимные (wrap-around) выводы минимизируют паразитные эффекты и вариации параметров. Предназначается для селекции сигналов, подавления гармоник и защиты ВЧ-трактов от внеполосных помех. Находит широкое применение в плотных компоновках печатных плат радиосвязи, сотовых базовых станций, телекоммуникационного и измерительного СВЧ-оборудования.
Производитель: Mini-Circuits
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
BFCN-1801+
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Фильтр СВЧ (РЧ) |
| Тип фильтра |
Полосовой (Band Pass) |
| Технология изготовления |
LTCC (Многослойная соавторизованная керамика) |
| Центральная частота (Center Frequency), ГГц |
1.802 |
| Полоса пропускания (Passband), МГц |
1400...2320 |
| Ширина полосы пропускания (Bandwidth), МГц |
920 |
| Вносимые потери в полосе (Insertion Loss), дБ |
1.5 (типичные) / 3.0 (максимальные) |
| Полоса задерживания (Stopband) нижняя |
от DC до 950 МГц (подавление > 25 дБ типичное) |
| Полоса задерживания (Stopband) верхняя |
2900...5500 МГц (подавление > 25 дБ типичное) |
| Номинальный импеданс, Ом |
50 |
| Коэффициент КСВН (VSWR) в полосе пропускания |
1.7:1 (типичный) |
| Максимальная входная РЧ-мощность, Вт |
1.0 (при +25°C) |
| Тип монтажа |
Поверхностный (SMD / SMT) |
| Исполнение / Код корпуса |
FV1206-7 (керамический, 4 контактных площадки) |
| Габаритные размеры, мм |
3.20 x 1.60 |
| Максимальная высота корпуса, мм |
1.40
|
| Соответствие RoHS |
Да (обозначено знаком «+») |
| Рабочая температура, °C |
-55...+100 |
| Применение |
Радиосвязь, сотовые базовые станции, СВЧ-цепи, телекоммуникации |
