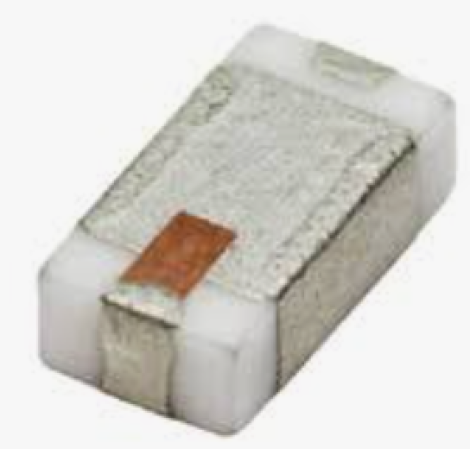

BFCN-1262+ | Mini-Circuits | Керамический полосовой СВЧ-фильтр
Технические характеристики: BFCN-1262+
BFCN-1262+, ультраминиатюрный керамический полосовой фильтр (Bandpass Filter) СВЧ-диапазона. Изготовлен по усовершенствованной технологии многослойной соавторизованной керамики (LTCC). Обладает высокой температурной стабильностью, надежной герметичной конструкцией и отличным подавлением ложных сигналов в широкой полосе задерживания с крутыми пиками спада вблизи полосы пропускания. Предназначается для селекции частот и защиты приемных трактов от интермодуляционных помех. Находит широкое применение в плотных компоновках печатных плат измерительной аппаратуры, систем спутниковой связи, авиационных радаров и беспроводных приемопередатчиков субмиллиметрового диапазона.
Производитель: Mini-Circuits
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
BFCN-1262+
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Фильтр СВЧ (РЧ) |
| Тип фильтра |
Полосовой (Band Pass) |
| Технология изготовления |
LTCC (Многослойная соавторизованная керамика) |
| Центральная частота (Center Frequency), ГГц |
12.65 |
| Полоса пропускания (Passband), МГц |
12100...13200 (12.1...13.2 ГГц) |
| Вносимые потери в полосе (Insertion Loss), дБ |
2.5 (типичные), 4.5 (максимальные) |
| Полоса задерживания (Stopband) нижняя |
от DC до 9200 МГц (подавление > 30 дБ типичное) |
| Полоса задерживания (Stopband) верхняя |
16200...19500 МГц (подавление > 25 дБ типичное) |
| Номинальный импеданс, Ом |
50 |
| Коэффициент КСВН (VSWR) в полосе пропускания |
2.0:1 (типичный) |
| Максимальная входная РЧ-мощность, Вт |
1.0 (при +25°C) |
| Тип монтажа |
Поверхностный (SMD / SMT) |
| Исполнение / Код корпуса |
FV1206-9 (керамический, с закругленными выводами) |
| Габаритные размеры, мм |
3.20 x 1.60 |
| Максимальная высота корпуса, мм |
1.00 |
| Соответствие RoHS |
Да (обозначено знаком «+») |
| Рабочая температура, °C |
-55...+100 |
| Применение |
Спутниковая связь, измерительные СВЧ-цепи, радары, телекоммуникации |
