Описание:

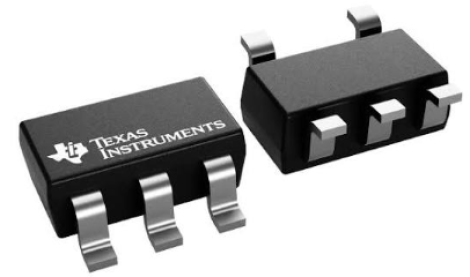

SN74LVC1G08QDBVRQ1 | Texas Instruments | Логическая микросхема SN74LVC1G08QDBVRQ1
Технические характеристики: SN74LVC1G08QDBVRQ1
Высокоскоростная автомобильная логическая интегральная микросхема, представляющая собой одиночный двухвходовой элемент совпадения «И» (2-Input Positive-AND Gate) серии 74LVC. Компонент сертифицирован по строгому стандарту автомобильной промышленности AEC-Q100 (класс 1), обладает повышенной стойкостью к электростатическим разрядам и электромагнитным помехам. Устройство поддерживает широкий диапазон рабочих напряжений питания от 1,65 В до 5,5 В, полностью совместимо с КМОП и ТТЛ логикой, а также оснащено защитой входов и выходов Ioff для безопасной работы в цепях с частичным отключением питания (Partial-Power-Down). Данный полупроводниковый компонент активно применяется в автомобильной электронике (модулях ADAS, кузовных блоках управления BCM, инфоразвлекательных системах), узлах промышленной автоматики КИПиА, системах безопасности, телекоммуникационном и медицинском оборудовании.
Производитель: Texas Instruments
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
SN74LVC1G08QDBVRQ1
Технические данные:
| Параметр |
Значение |
| Тип компонента |
Логическая микросхема (Логический элемент) |
| Функция логики |
2И (2-Input AND Gate) |
| Количество элементов (Каналов) |
1 |
| Количество входов |
2 |
| Диапазон напряжения питания |
1,65 В ... 5,5 В |
| Выходной ток (Высокий / Низкий уровень) |
±24 мА (при 3,0 В) |
| Время задержки распространения сигнала (tpd) |
4,5 нс (макс. при 3,3 В) |
| Максимальный ток потребления (Импульсный) |
10 мкА |
| Особенность защиты питания |
Поддержка режима полного отключения входов Ioff |
| Соответствие автостандарту |
AEC-Q100 Grade 1 |
| Уровень защиты от статики (ESD) |
2000 В (HBM) / 1000 В (CDM) |
| Тип монтажа |
Поверхностный (SMD / SMT) |
| Тип корпуса / Количество выводов |
SOT-23-5 / 5-pin (Код корпуса DBV) |
| Диапазон рабочих температур |
-40°C ... +125°C |
