Описание:

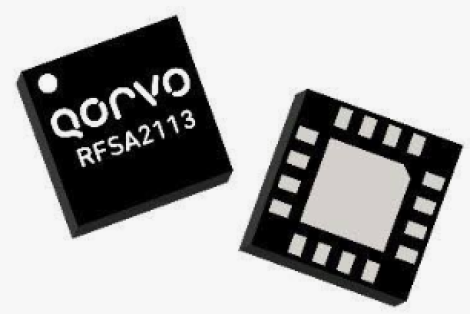

RFSA2113 | Qorvo | Цифровой ступенчатый аттенюатор (DSA)
Технические характеристики: RFSA2113
Высокотехнологичный 6-битный цифровой ступенчатый аттенюатор (DSA) общего назначения разработан для обеспечения высокой линейности и точности регулировки уровня сигнала во всем рабочем диапазоне частот. Устройство оснащено как параллельным, так и последовательным (SPI) интерфейсом управления, что предоставляет гибкость при проектировании электронных схем. Благодаря превосходным радиочастотным характеристикам и встроенной схеме компенсации температурного дрейфа, компонент широко применяется в инфраструктурных базовых станциях сотовой связи (3G/4G/5G), LTE-модулях, приемопередатчиках (трансиверах), спутниковом и измерительном оборудовании.
Производитель: Qorvo
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
RFSA2113
RFSA2113TR13
Технические данные:
| Параметр |
Значение |
| Тип компонента |
Цифровой ступенчатый аттенюатор (DSA) |
| Диапазон рабочих частот |
50...4000 МГц |
| Разрядность управления |
6 бит (6-Bit) |
| Диапазон ослабления (аттенюации) |
31.5 дБ |
| Шаг регулировки (разрешение) |
0.5 дБ |
| Вносимые потери (Insertion Loss) |
1.4 дБ (на частоте 2 ГГц) |
| Интерфейс управления |
Серийный (SPI) / Параллельный |
| Параметры линейности (IP3) |
+55 дБм |
| Напряжение питания |
3.0...5.25 В |
| Импеданс (сопротивление тракта) |
50 Ом |
| Тип корпуса |
QFN-32 (размер 5x5 мм) |
| Тип монтажа |
SMD/SMT (поверхностный) |
| Рабочая температура |
от -40 °C до +85 °C |
