Описание:

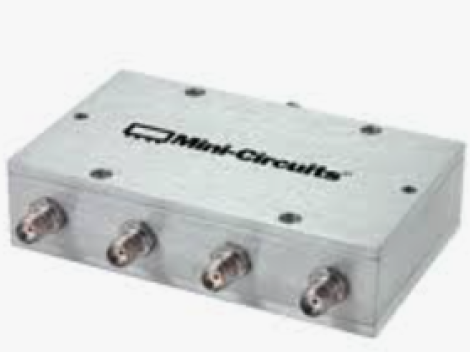

ZB4PD-6.4-S+ | Mini-Circuits | Коаксиальный делитель/сумматор мощности ZB4PD-6.4-S+
Технические характеристики: ZB4PD-6.4-S+
Высокочастотный 4-канальный коаксиальный делитель/сумматор мощности общего назначения, предназначенный для синфазного распределения или суммирования радиочастотных сигналов в диапазоне от 5400 до 6800 МГц (5,4–6,8 ГГц). Данный СВЧ-компонент обладает высокой развязкой между выходными портами (типовое значение 25 дБ), низким уровнем вносимых потерь и отличным коэффициентом стоячей волны по напряжению (VSWR). Модуль выполнен в прочном экранированном коаксиальном корпусе и оснащен высоконадежными разъемами типа SMA-Female. Ответвитель поддерживает сквозной пропуск постоянного тока (DC Pass) силой до 1,2 А (до 300 мА на каждый порт), что делает его идеальным выбором для измерительного оборудования КИПиА, базовых станций сотовой связи, радиолокационных систем, беспроводных сетей Wi-Fi/WiMAX и лабораторных испытательных стендов.
Производитель: Mini-Circuits
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
ZB4PD-6.4-S+
Технические данные:
| Параметр |
Значение |
| Тип компонента |
Коаксиальный делитель/сумматор мощности (RF Power Splitter/Combiner) |
| Количество каналов (направлений) |
4-канальный (4 Ways) |
| Фазовый сдвиг |
0° (синфазный) |
| Диапазон рабочих частот |
5400 – 6800 МГц (5,4 – 6,8 ГГц) |
| Номинальное волновое сопротивление |
50 Ом |
| Развязка между портами (Isolation) |
25 дБ (типовая) / 18 дБ (минимальная) |
| Вносимые потери сверх теоретических |
0,6 дБ (типовые) / 1,2 дБ (максимальные) |
| Фазовое разбалансирование (Phase Unbalance) |
9° (максимальное) |
| Амплитудное разбалансирование |
0,9 дБ (максимальное) |
| Максимальная входная ВЧ-мощность |
До 10 Вт (в режиме делителя) |
| Максимальная внутренняя диссипация |
0,375 Вт |
| Пропуск постоянного тока (DC Pass) |
Да (от общего порта к выходным портам) |
| Максимальный сквозной постоянный ток |
1,2 А (до 300 мА на порт) |
| Тип радиочастотных разъемов |
SMA-Female (розетка) |
| Тип корпуса (Исполнение) |
Экранированный модульный (Case Style UU188) |
| Диапазон рабочих температур |
-55°C ... +100°C |
